پمپ گل حفاری با جابجایی مثبت رفت و برگشتی پمپ گل میدان نفتی 1000 اسب بخار

1
MOQ
10000USD~50000USD
قیمت
پمپ گل حفاری با جابجایی مثبت رفت و برگشتی پمپ گل میدان نفتی 1000 اسب بخار
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام: پمپ جابجایی مثبت رفت و برگشتی
توان ورودی نامی:: 746 کیلووات (1000 اسب بخار)
سکته مغزی در دقیقه:: 140 SPM
طول سکته مغزی:: 254 میلی متر (10 اینچ)
نسبت دنده:: 4.207:1
حداکثر فشار کاری: 34.5 مگا پاسکال
حداکثر فشار کاری:: 34.5 مگاپاسکال (5000 psi)
شیر فلکه: API#6
برجسته کردن:

پمپ گل حفاری 1000 اسب بخار

,

پمپ گل حفاری 1000 اسب بخار

,

پمپ گل حفاری با جابجایی مثبت متقابل

اطلاعات اولیه
محل منبع: چین
نام تجاری: Hebei Pantu
گواهی: API 7K & ISO
شماره مدل: F1000
پرداخت
جزئیات بسته بندی: 3302mm*1671mm*1412mm(13ft*6.85ft*5.56ft)
زمان تحویل: 45 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 20 ست در ماه
توضیحات محصول

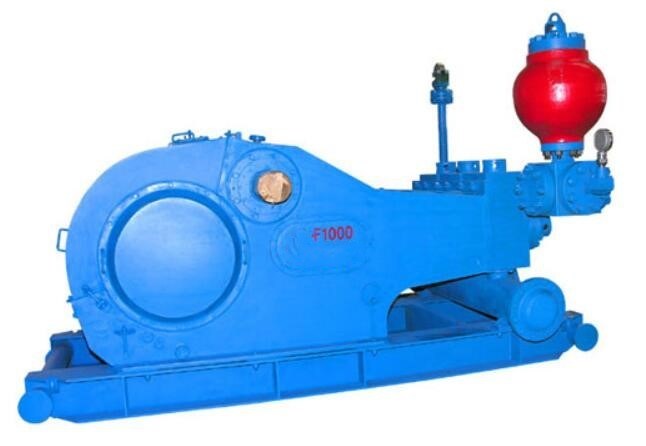

پمپ گل حفاری F1000 1000HP پمپ جابجایی مثبت رفت و برگشتی



مشخصات پمپ جابجایی مثبت رفت و برگشتی:


توان ورودی نامی: 746 کیلو وات (1000 اسب بخار)

سکته مغزی در دقیقه: 140 SPM
طول ضربه: 254 میلی متر (10 اینچ)

نسبت دنده: 4.207:1
حداکثرفشار کاری: 34.5 مگاپاسکال (5000 psi)

دریچه: API#6
حداکثر اندازه لاینر: 171.4 میلی متر (6 3/4 اینچ)
فلنج ورودی مکش: فلنج 304.8 میلی متر (12 اینچ).
فلنج خروجی تخلیه: فلنج 130.2 میلی متر (5 1/8 اینچ)، 34.5 مگا پاسکال (5000 psi)

ابعاد کلی (L×W×H): 4267×2350×1862 mm3 (14×7.71×6.11 ft3)

وزن تقریبی: 16542 کیلوگرم (36469 پوند)





پارامترهایپمپ جابجایی مثبت رفت و برگشتی





اندازه لاینر که در 6 3/4
6 1/2
6 1/4
6
5 1/2
5 4 1/2
فشار تخلیه Mpa
16.4
17.6
19.1
20.7
24.6
29.8
34.5
psi
2380
2550

2770

3000
3570
4320
5000
سکته مغزی در دقیقه
(SPM)
قدرت
KW (HP)
جابجایی L/s (GPM)
150
799
(1071)
43.92
(696.1)
40.71
(645.2)
37.71
(597.7)
34.71
(550.1)
29.14
(461.8)
24.11
(382.1)
19.50
(309.0)
140
*746
(1000)
41
(649.8)
38
(602.3)
35.2
(557.9)
32.4
(513.5)
27.2
(431.1)
22.5
(356.6)
18.2
(288.4)
130
693
(929)
38.07
(603.4)
35.28
(559.1)
32.68
(517.9)
30.1
(477.0)
25.26
(400.3)
20.89
(331.1)
16.9
(267.8)
120
639
(857)
35.14
(556.9)
32.57
(516.2)
30.12
(477.4)
27.77
(440.1)
23.3
(369.3)
19.28
(305.5)
15.6
(247.2)
110
586
(786)
32.21
(510.5)
29.85
(473.1)
27.66
(438.4)
25.46
(403.5)
21.37
(338.7)
17.68
(280.2)
14.3
(226.6)
110
533
(714)
29.28
(464.0)
27.14
(430.1)
25.14
(398.4)
23.14
(366.7)
19.43
(307.9)
16.07
(254.7)
13
(206.0)
1
5.33
(7.14)
0.293
(4.64)
0.271
(4.29)
0.251
(3.97)
0.231
(3.66)
0.194
(3.07)
0.161
(2.55)
0.130
(2.06)
-- داده های عملکرد با 90٪ بازده مکانیکی و 100٪ بازده حجمی محاسبه می شود.
* وقتی پمپ گل به طور مداوم کار می کند، SPM توصیه شده و توان ورودی را نشان می دهد.



جزئیات پمپ جابجایی مثبت رفت و برگشتی

جفت دنده
این جعبه دنده هرینا gbone با گشتاور انتقال بزرگتر را اتخاذ می کند
و عملکرد پایدار
قاب
قاب با صفحات فولادی جوش داده شده است.صندلی بلبرینگ شفت پینیون و
صندلی های بالایی و پایینی میل لنگ از فولاد ریخته گری ساخته شده اند
فریم برای از بین بردن تنش پس از جوشکاری پردازش می شود، بنابراین، خوب است
سفتی و استحکام.صندلی پایینی میل لنگ از تقویت شده با دال استفاده می کند
سازه های.سیستم های مخزن نفت و خط لوله نفت در داخل وجود دارد
قاب ماشین که برای خنک کاری و روانکاری استفاده می شود.

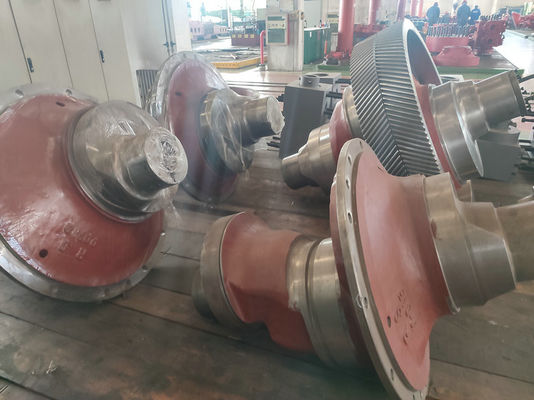

میل لنگ
میل لنگ از فولاد آلیاژی ریخته گری ساخته شده است.سوراخ داخلی
چرخ دنده شاه ماهی و میل لنگ با تداخل به یکدیگر متصل می شوند
مناسب و توسط پیچ و مهره محکم می شود.هر دو طرف میل لنگ هستند
مجهز به یاطاقان غلتکی کروی دو ردیفه به قلب
اطمینان از ثبات در عملیات و بهبود ظرفیت باربری.
شفت پینیون
از فولاد آلیاژی آهنگری ساخته شده است.روی شفت، یک چرخ دنده شاه ماهی وجود دارد
که سطوح دندانی آن دارای سختی متوسط ​​است.یک پسوند شفت در وجود دارد
هر دو انتها، جایی که چرخ های تسمه یا چرخ های زنجیره ای ممکن است نصب شوند.
کراس هد
کراس هد انتگرال با چدن گره ای ریخته می شود، بنابراین کراس هد
مقاومت سایشی خوبی دارد.به غیر از پمپ های حفاری RS-F500 که
یک ساختار لوله راهنما را اتخاذ کنید، تمام راهنماهای متقاطع دیگر از یک تشکیل شده اند
راهنمای بالا و پایینممکن است واشر در زیر کراس هد اضافه شود
راهنمای تنظیم تمرکزمیله گسترش به
سر متقاطع توسط یک فلنج با یک پین به طوری که از هم مرکز بودن اطمینان حاصل شود
ضربدر و میله اکستنشن.بسته بندی از یک مهر و موم دوگانه استفاده می کند
ساختار، که عملکرد مهر و موم خوب را درک می کند.
