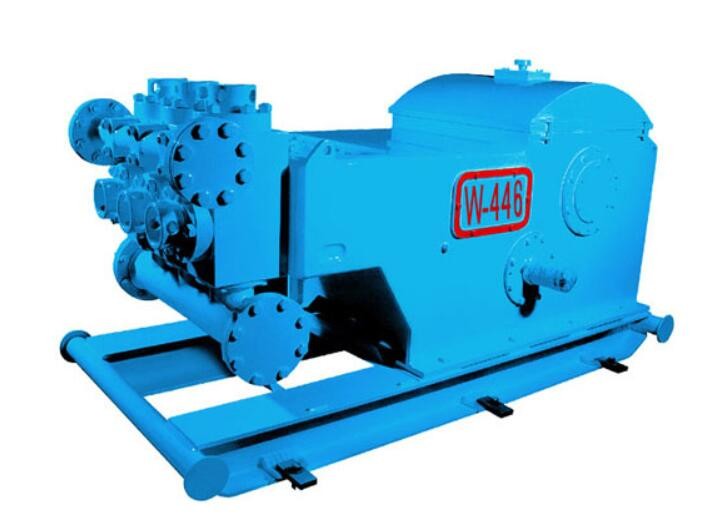

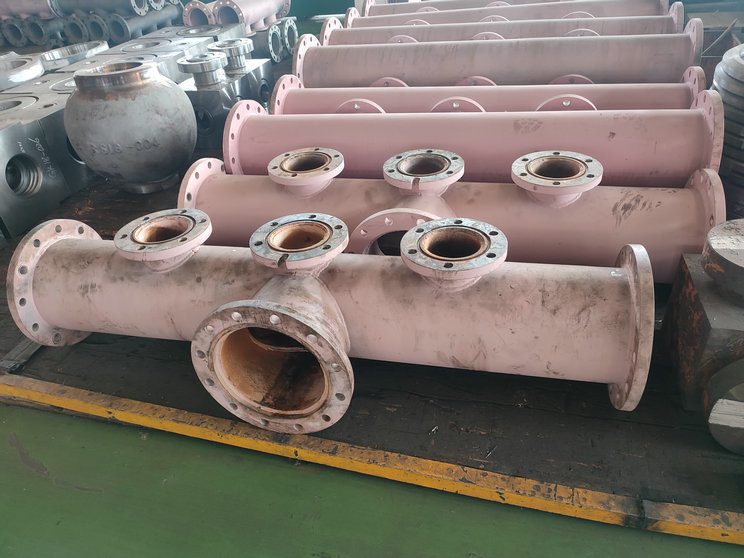

دکل نفتی پمپ گلی W-446 تک اقدام
دکل نفتی پمپ گلی W-446مشخصات :
توان ورودی نامی 373 کیلو وات (500 اسب بخار)
سکته مغزی در دقیقه 260 SPM
دویدن مداوم 220 SPM
طول سکته مغزی 6 اینچ
نسبت دنده 4.578:1
حداکثرفشار کاری 3000 psi
Valve API #4
حداکثرآستر سایز 6 اینچ
فلنج ورودی مکش فلنج 8 اینچی
فلنج خروجی تخلیه 2 فلنج 1/16 اینچی، 5000 psi
اندازه شفت پینیون 3.75 اینچ
ابعاد کلی (L×W×H) 8.13×4×3.62 ft3
وزن تقریبی 9950 پوند
پارامترهایدکل نفتی پمپ گلی W-446
| اندازه لاینر |
که در |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| فشار تخلیه |
MPa |
9.3 |
10.1 |
11.0 |
12.1 |
13.4 |
16.5 |
20.7 |
| psi |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| سکته مغزی در هر دقیقه SPM |
توان کیلووات (HP) |
جابجایی L/s (GPM) |
| 260 |
373
(500)
|
36.1
(572.2)
|
33.2
(526.2)
|
30.4
(481.4)
|
27.7
(439.0)
|
25.1
(397.8)
|
20.3
(321.8)
|
16.1
(255.2)
|
| 220 |
316
(423)
|
30.6
(485.0)
|
28.1
(445.4)
|
25.7
(407.3)
|
23.4
(370.9)
|
21.2
(336.0)
|
17.2
(272.6)
|
13.6
(215.6)
|
| 180 |
258
(346)
|
25.0
(396.3)
|
23.0
(364.6)
|
21.0
(332.9)
|
19.2
(304.3)
|
17.4
(275.8)
|
14.1
(223.5)
|
11.1
(175.9)
|
| 140 |
201
(269)
|
19.5
(309.1)
|
17.9
(283.7)
|
16.4
(259.9)
|
14.9
(236.2)
|
13.5
(214.0)
|
10.9
(172.8)
|
8.6
(136.3)
|
| 100 |
143
(192)
|
13.9
(220.3)
|
12.8
(202.9)
|
11.7
(185.4)
|
10.6
(168.0)
|
9.7
(153.7)
|
7.8
(123.6)
|
6.2
(98.3)
|
| 60 |
86
(115)
|
8.3
(131.6)
|
7.7
(120.5)
|
7.0
(111.0)
|
6.4
(101.4)
|
5.8
(91.9)
|
4.7
(74.5)
|
3.7
(58.6)
|
| 1 |
1.43
(1.92)
|
0.139
(2.203)
|
0.128
(2.029)
|
0.117
(1.854)
|
0.106
(1.680)
|
0.097
(1.537)
|
0.078
(1.236)
|
0.062
(0.983)
|
| ● داده های عملکرد با 90% راندمان مکانیکی و 100% راندمان حجمی محاسبه می شود. |
| اندازه لاینر |
که در |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| جابه جایی |
gal/rev |
2.205 |
2.025 |
1.851 |
1.686 |
1.527 |
1.239 |
0.980 |
| L/s |
30.6 |
28.1 |
25.7 |
23.4 |
21.2 |
17.2 |
13.6 |
| فشار تخلیه |
psi |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11.0 |
11.9 |
13.1 |
14.3 |
15.8 |
19.5 |
20.7 |
| ● داده های عملکرد با 220 spm محاسبه می شود. |
دکل نفتی پمپ گلی W-446جزئیات
قاب
رادکل نفتی پمپ گلفریم ها با صفحات فولادی جوش داده شده و پردازش می شوند
بنابراین استرس پس از جوشکاری را از بین ببرید.در صندلی ها صفحات تقویت شده وجود دارد
میل لنگ و یاتاقان اصلی به طوری که از سفتی و استحکام خوبی برخوردار باشند.
میل لنگ
میل لنگ ازدکل نفتی پمپ گلدر یک ساختار متعادل با قطعات آهنگری جوش داده شده است.آی تی
سبک است و می تواند به آرامی بدون لرزش کار کند.هر دو طرف از
میل لنگ مجهز به یاطاقان غلتکی کروی دو تراز برای اطمینان از ثبات در کار و بهبود ظرفیت باربری آن است.
شفت پینیون
از فولاد آلیاژی فورج ساخته شده است، چرخ دنده های شاه ماهی (انتگرال) ماشین کاری شده است
روی شفت و سطح دندانی سخت متوسطی را به خود می گیرد.یک شفت وجود دارد
گسترش در هر دو انتها، جایی که قرقره های زنگ یا چرخ های زنجیر ممکن است نصب شوند.
کراس هد
سر متقاطع ازدکل نفتی پمپ گلاز چدن یک تکه با چدن ندولار ساخته شده است، بنابراین
crosshead مقاومت سایشی خوبی دارد.ساختار بالا و پایین
راهنمایی برای کراس هدها برای تنظیم هم مرکز بودن توسط
اضافه کردن یک واشر در راهنمای پایین.میله های اکستنشن متصل هستند
با پیچ و مهره های فلنج با سوراخ های پین به صلیب ها، برای اطمینان از
هم مرکز بودن کراس هد و میله های کششی.بسته بندی تصویب می کند
یک ساختار آب بندی دولایه، که عملکرد خوب مهر و موم را تحقق می بخشد.
سیلندر سیال
سیلندر ازدکل نفتی پمپ گلاز فولاد آلیاژی فورج ساخته شده است و یک راه مستقیم را اتخاذ می کند
ساختارسیلندر هیدرولیک اندازه کوچک و حجم بالاتری دارد
بهره وری.سطح سیلندر توسط آبکاری شیمیایی در مقاومت در برابر خوردگی ordtoase پردازش می شود.سه سیلندر هیدرولیک الف
پمپ قابل تعویض هستند
آستر
W440/446 (500 اسب بخار)دکل نفتی پمپ گلدارای همان لاینر OD هستند
با استفاده از مربعی بودن به طور محکم بر روی صفحه انتهایی سیلندر هیدرولیک نصب می شود
درپوش و پیچ و مهرهآب بندی بین آستر و سیلندر هیدرولیک می باشد
توسط واشرهای لاستیکی مستطیلی شکل.
