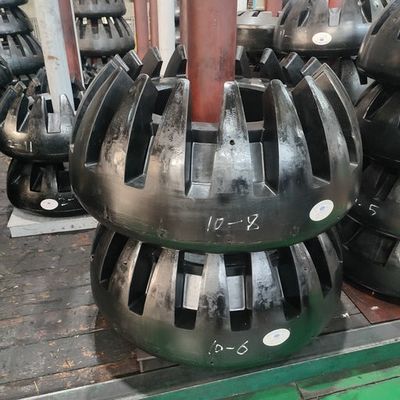

عنصر بسته بندی BOP حلقوی کروی برای میدان نفتی
اصل کار:
هنگامی که چاه ها باید در صورت ضربه زدن با فشار بالا (10.5 مگاپاسکال) آب بندی شوند، روغن سیستم های کنترلی از خروجی روغن محفظه وارد حفره نزدیک زیر پیستون می شود تا هسته پلاستیکی در امتداد سطح توپ به سمت بالا حرکت کند، به طوری که تاندون های یاتاقان نزدیکتر شوند. به یکدیگر برای انتقال لاستیک بین آنها به مرکز دهانه چاه برای آب بندی ابزارهای حفاری یا آب بندی کامل دهانه چاه.در دهانه، روغن با فشار هیدرولیک از ورودی اول محفظه وارد حفره باز بالای پیستون می شود تا پیستون را به سمت پایین فشار دهد، به طوری که پلاستیک با خاصیت ارتجاعی خود دوباره تنظیم می شود، سر چاه باز می شود.
پارامترهای عنصر بسته بندی BOP حلقوی
فشار کاری MPa(psi) | سوراخ میلی متر (اینچ) | ||||||
179 (7 1/16 اینچ) | 228 (9 اینچ) | 279 (11 اینچ) | 346 (13 5/8 اینچ) | 527 (20 3/4 اینچ) | 540 (21 1/4 اینچ) | 750 (29 1/2 اینچ) | |
70 (10000) | √ | √ | √ | ||||
35 (5000) | √ | √ | √ | √ | √ | ||
21 (3000) | √ | √ | √ | ||||
14 (2000) |
√ |
||||||
4 (500) | √ |
عنصر بسته بندی BOP حلقویامکانات
1. توسط API Spec.16A
2. تمام قطعات اصلی یا قابل تعویض هستند
3.عنصر بسته بندی BOP حلقوی کروی باساختار معقول، عملیات آسان، عمر طولانی هسته پلاستیکی
4.عنصر بسته بندی BOP حلقوی کرویسازگار با طیف گسترده، قادر به آب بندی رشته لوله با مسیرهای اسمی از 0-DN در و اشکال، عملکرد بهتر با ترکیب با جلوگیری از فوران در استفاده.
