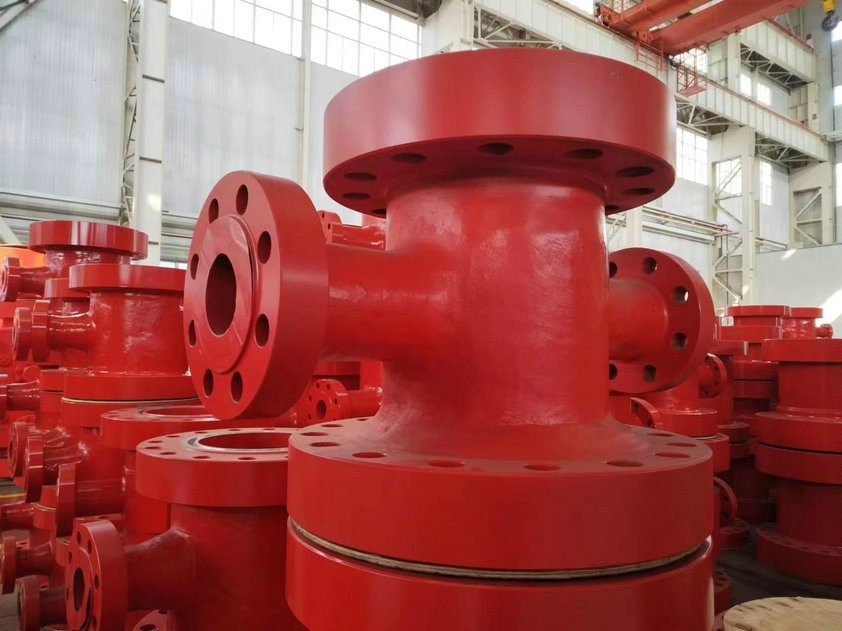

قرقره حفاری 16 3/4 اینچ 5000 Psi در فلنج آداپتور سر چاه Bop
Drilling Spool In Bop همه اندازه ها و درجه بندی های فشار مناسب برای توسعه سر چاه، BOP
فاصله، و برنامه های Choke، Kill و Production Manifold.اسپول های اسپیسر معمولا دارای این هستند
همان اتصالات انتهایی اسمیشناسایی Spacer Spool شامل نامگذاری هر اتصال انتهایی است
و طول کلی (خارج وجه اتصال انتهایی به بیرون وجه اتصال انتهایی)، به عنوان مثال
قرقره حفاری در Bopمولفه های
فلنج بالا | فلنج پایین | ||
اندازه (اینچ) | فشار کاری (psi) | اندازه (اینچ) | فشار کاری (psi) |
11" | 2000، 3000، 5000 | 11" | 2000، 3000، 5000 |
13-5/8" | 2000 | 11" | 2000، 3000، 5000 |
13-5/8" | 2000، 3000، 5000 | ||
3000 | 11" | 3000، 5000 | |
13-5/8" | 3000، 5000 | ||
5000 | 11" | 5000,10000,15000 | |
13-5/8" | 5000,10000,15000 | ||
10000 | 11" | 5000,10000,15000 | |
13-5/8" | 5000,10000,15000 | ||
16-3/4" | 2000 | 11" | 2000، 3000 |
13-5/8" | 2000، 3000، 5000 | ||
3000 | 11" | 3000، 5000 | |
13-5/8" | 3000، 5000 | ||
5000 | 11" | 5000,10000 | |
13-5/8" | 5000,10000 | ||
10000 | 11" | 10000 | |
13-5/8" | 10000 | ||
21-1/4 اینچ | 2000 | 13-5/8" | 2000، 3000، 5000 |
16-3/4" | 2000، 3000 | ||
20-3/4" | 3000 | 13-5/8" | 3000، 5000،10000 |
20-3/4" | 3000 | ||
21-1/4 اینچ | 5000 | ||
21-1/4 اینچ | 5000 | 13-5/8" | 5000,10000 |
16-3/4" | 5000 | ||
16-3/4" | 10000 |
قرقره حفاری در Bopامکانات
1) ساخته شده از آلیاژ با استحکام بالا و پردازش به ویژه با عملیات حرارتی.
2) با توجه به مشخصات فنی API 6A طراحی و ساخته شده است.
3) اتصالات بالا و پایین و خروجی ها بر اساس الزامات طراحی مشتری توسط اتصالات فلنجی یا گیره ای.
4) تمام مخازن فولادی برای ضد خوردگی طولانی مدت با فولاد ضد زنگ جوش داده می شوند.
5) برای حفاری با فشار بالا، همراه با یک شیر صاف برای جلوگیری از فوران و اتصال BOP استفاده می شود.

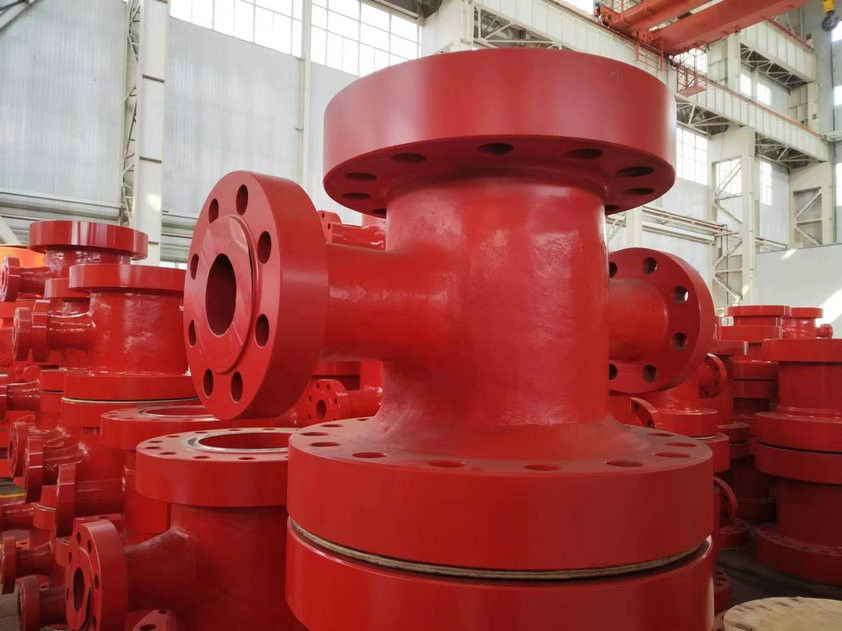

قرقره حفاری در Bopتصاویر
