تجهیزات میدان نفتی قرقره حفاری 20 3/4 اینچ 3000 Psi
قرقره های حفاری پوششی قطعاتی هستند که اغلب در میدان نفتی برای چوک و کشنده منیفولد و غیره در میدان نفتی استفاده می شوند.
پارامترهای قرقره حفاری پوشش
فلنج بالا | فلنج پایین | ||
اندازه (اینچ) | فشار کاری (psi) | اندازه (اینچ) | فشار کاری (psi) |
11" | 2000، 3000، 5000 | 11" | 2000، 3000، 5000 |
13-5/8" | 2000 | 11" | 2000، 3000، 5000 |
13-5/8" | 2000، 3000، 5000 | ||
3000 | 11" | 3000، 5000 | |
13-5/8" | 3000، 5000 | ||
5000 | 11" | 5000,10000,15000 | |
13-5/8" | 5000,10000,15000 | ||
10000 | 11" | 5000,10000,15000 | |
13-5/8" | 5000,10000,15000 | ||
16-3/4" | 2000 | 11" | 2000، 3000 |
13-5/8" | 2000، 3000، 5000 | ||
3000 | 11" | 3000، 5000 | |
13-5/8" | 3000، 5000 | ||
5000 | 11" | 5000,10000 | |
13-5/8" | 5000,10000 | ||
10000 | 11" | 10000 | |
13-5/8" | 10000 | ||
21-1/4 اینچ | 2000 | 13-5/8" | 2000، 3000، 5000 |
16-3/4" | 2000، 3000 | ||
20-3/4" | 3000 | 13-5/8" | 3000، 5000،10000 |
20-3/4" | 3000 | ||
21-1/4 اینچ | 5000 | ||
21-1/4 اینچ | 5000 | 13-5/8" | 5000,10000 |
16-3/4" | 5000 | ||
16-3/4" | 10000 |
ویژگی های قرقره حفاری پوشش
1) ساخته شده از آلیاژ با استحکام بالا و پردازش به ویژه با عملیات حرارتی.
2) با توجه به مشخصات فنی API 6A طراحی و ساخته شده است.
3) اتصالات بالا و پایین و خروجی ها بر اساس الزامات طراحی مشتری توسط اتصالات فلنجی یا گیره ای.
4) تمام مخازن فولادی برای ضد خوردگی طولانی مدت با فولاد ضد زنگ جوش داده می شوند.
5) برای حفاری با فشار بالا، همراه با یک شیر صاف برای جلوگیری از فوران و اتصال BOP استفاده می شود.

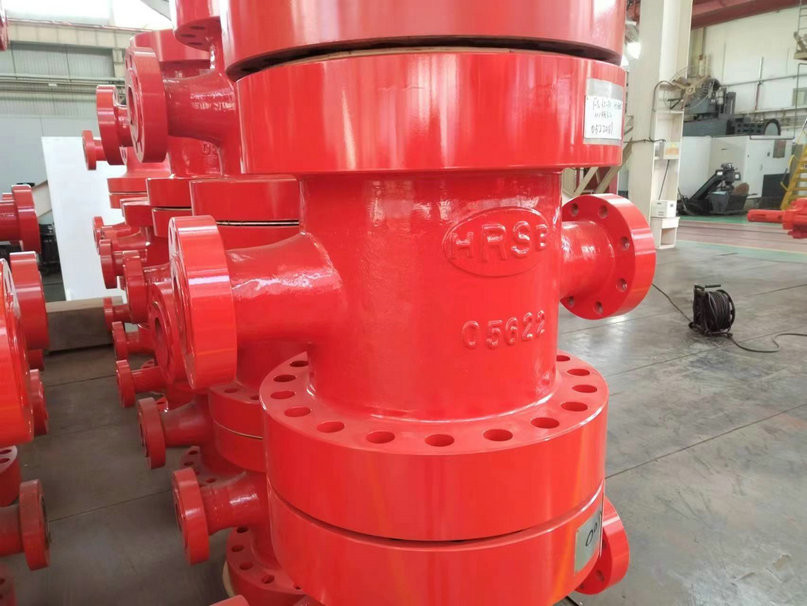

تصاویر قرقره حفاری پوشش
