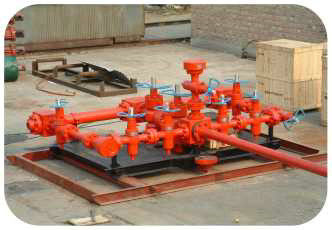

3 1/8 اینچ -3000psi خفه کردن منیفولد نفتی با استفاده از سرچاه

3 1/8 اینچ -3000psi خفه کردن منیفولد نفتی با استفاده از سرچاه

چوک Kill Manifold از چهار دریچه دروازه ای دستی (در صورت وجود شیر بای پس پنج شیر دروازه) تشکیل شده است.تجهیزات لازم برای کنترل دبی است و فشار چاه را قبل از ورود جریان به تجهیزات فرآوری برای حفاظت از چاه کاهش می دهد.می توان آن را به یک پنل کنترل هیدرولیک برای کنترل از راه دور مجهز کرد.

پارامتر

پیکربندی

منیفولد چوک از شیرهای خفه کننده، شیرهای دروازه، لوله های خط، اتصالات، گیج فشار و سایر اجزا تشکیل شده است.

اصول کار

هنگامی که فشار داخل چاه افزایش می یابد، باز کردن/بستن دریچه های چوک (شامل چوک های دستی، چوک های هیدرولیک و چوک های مثبت) روی منیفولد چوک می تواند به آزاد شدن سیال داخل چاه اجازه دهد تا فشار بدنه را کنترل کند که می تواند مستقیماً دمیده شود. اگر فشار بدنه بسیار زیاد باشد از شیر دروازه خارج شوید.
4. رتبه بندی فشار
منیفولد کش در درجه بندی فشار 2000psi، 3000psi، 5000psi، 10000psi و 15000psi موجود است و همچنین می تواند بنا به درخواست مشتری در دسترس باشد.

دستورالعمل های اجرایی

(1) فشار کاری تمام اجزاء روی منیفولد چوک باید با فشار پشته BOP مورد استفاده سازگار باشد.
(2) منیفولد چوک باید در مکانی نصب شود که اپراتور بتواند به راحتی به آن دسترسی پیدا کند.آزمایش فشار باید قبل از نصب انجام شود و فشار تست صندلی باید برابر با فشار کاری نامی باشد.
(3) لوله خط باید تا آنجا که می تواند تراز و مستقیم باشد.در صورت چرخش لوله خط باید از لوله خمیده فولادی 120 درجه استفاده شود.سوراخ لوله خط باید به اندازه کافی بزرگ باشد.
(4) گیج فشار باید نصب شود.
(5) در زمستان، منیفولد چوک می تواند در شرایط دمای پایین کار کند.
