2 1/16 اینچ 15000psi خفه کردن منیفولد فشار بالا
هنگام حفاری چاه، منیفولد کشنده خفه به دو طرف BOP متصل شد.Choke Kill Manifold می تواند با باز کردن و بسته کردن دریچه دروازه منیفولد یا تنظیم سوپاپ چوک، گردش چوک و خون ریزی را انجام دهد.همچنین می تواند فشار بین فشار بیت و بدنه را تنظیم کند.آنها ابزارهایی هستند که برای حفاری تعادل یا حفاری نامتعادل استفاده می شوند.اگر در فرآیند حفاری چاه فوران کرد یا لگد زد، با باز کردن منیفولد چوک در کناره یا شیر دروازه در وسط، خونریزی کنید و فشار را کاهش دهید.گل با فشار بالا از پمپ چاه می تواند فوران و لگد را هنگامی که از طریق منیفولد کشتن به داخل محفظه می رود کنترل کند.
پارامتر منیفولد کشنده خفگی
تایپ کنید | فشار کاری | دیا سوراخ اصلی | بای پس دیا. | ملاحظات |
(psi) | بر.) | (که در.) | ||
YG140 | 20000 | 4 1/16 اینچ 3 1/16 اینچ 2 9/16 اینچ 2 1/16 اینچ | 3 1/16 اینچ 2 1/16 اینچ 2 9/16 اینچ | انواع مختلفی از ترکیب ها را می توان با توجه به نیاز ارائه کرد |
YG105 | 15000 | 4 1/16 اینچ 3 1/16 اینچ 2 9/16 اینچ 2 1/16 اینچ | 3 1/16 اینچ 2 9/16 اینچ 2 1/16 اینچ | |
YG70 | 10000 | 4 1/16 اینچ 3 1/16 اینچ 2 9/16 اینچ 2 1/16 اینچ | 4 1/16 اینچ 3 1/16 اینچ 2 9/16 اینچ 2 1/16 اینچ | |
YG35 | 5000 | 4 1/16 اینچ 3 1/8 اینچ 2 9/16 اینچ 2 1/16 اینچ | 4 1/16 اینچ 3 1/8 اینچ 2 9/16 اینچ 2 1/16 اینچ | |
YG21 | 3000 | 4 1/16 اینچ 3 1/8 اینچ 2 9/16 اینچ 2 1/16 اینچ | 4 1/16 اینچ 3 1/8 اینچ 2 9/16 اینچ 2 1/16 اینچ |
پیکربندی

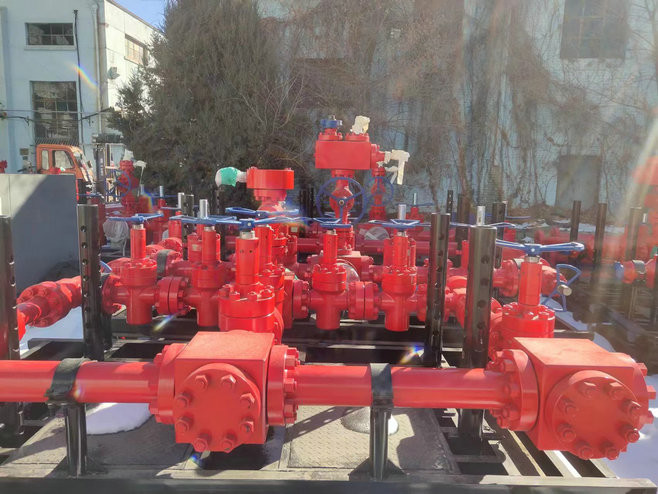

منیفولد چوک از شیرهای خفه کننده، شیرهای دروازه، لوله های خط، اتصالات، گیج فشار و سایر اجزا تشکیل شده است.
دستورالعمل های اجرایی
(1) فشار کاری تمام اجزاء روی منیفولد چوک باید با فشار پشته BOP مورد استفاده سازگار باشد.
(2) منیفولد چوک باید در مکانی نصب شود که اپراتور بتواند به راحتی به آن دسترسی پیدا کند.آزمایش فشار باید قبل از نصب انجام شود و فشار تست صندلی باید برابر با فشار کاری نامی باشد.
(3) لوله خط باید تا آنجا که می تواند تراز و مستقیم باشد.در صورت چرخش لوله خط باید از لوله خمیده فولادی 120 درجه استفاده شود.سوراخ لوله خط باید به اندازه کافی بزرگ باشد.
(4) گیج فشار باید نصب شود.
(5) در زمستان، منیفولد چوک می تواند در شرایط دمای پایین کار کند.
