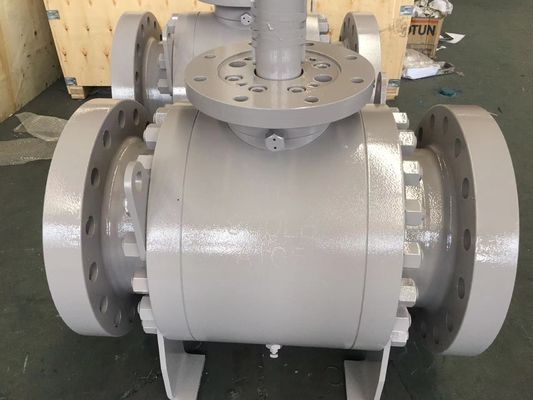

API 6D شیر کوله ای
یک دریچه توپ هیدرولیک یک نوع دریچه است که در سیستم های هیدرولیک برای کنترل جریان مایع استفاده می شود.آن را با استفاده از یک توپ با یک سوراخ یا سوراخ از طریق مرکز است که می تواند برای باز کردن یا بسته شدن شیر چرخشوقتی توپ 90 درجه می چرخد، سوراخ با مسیر جریان هم تراز می شود و اجازه عبور مایع را می دهد. وقتی توپ در موقعیت بسته است، سوراخ عمودی به مسیر جریان است.مسدود کردن مایع.
در اینجا برخی از ویژگی های اصلی و اجزای یک شیر بال هیدرولیک وجود دارد:
1. بدن: بدن، محفظه اصلی بیرونی شیر است که معمولاً از فلز مانند مس، فولاد ضد زنگ یا فولاد کربن ساخته شده است. این ساختار اصلی را فراهم می کند و اجزای داخلی را در خود جای می دهد.
2توپ: توپ یک قطعه کرومی است که یک سوراخ یا سوراخ از طریق مرکز خود دارد. این توپ معمولا از فلز مانند مس، فولاد ضد زنگ یا فولاد کروم شده ساخته شده است.توپ در داخل بدن شیر چرخش برای کنترل جریان.
3. ساقه: ساقه یک میله است که توپ را به محرک یا دسته متصل می کند. هنگامی که ساقه چرخش می کند، توپ را حرکت می دهد و دریچه را باز یا بسته می کند.
4صندلی ها: صندلی ها سطوح مهر و مومی هستند که در داخل بدن شیر قرار دارند که توپ در حالت بسته با آن تماس می گیرد.صندلی های اطمینان از یک مهر و موم محکم و جلوگیری از نشت زمانی که شیر بسته است.
5محرک یا دسته: محرک یا دسته مکانیزم مورد استفاده برای چرخش توپ است. این می تواند یک اهرم، چرخ دستی یا یک محرک خودکار باشد، بسته به کاربرد خاص و الزامات.
6مهر و موم: مهر و موم هایی مانند حلقه های O یا گاسکت ها برای ارائه یک مهر و موم قابل اعتماد بین توپ و بدن شیر استفاده می شود. آنها از نشت در اطراف ساقه و بین توپ و صندلی جلوگیری می کنند.
دریچه های توپ هیدرولیکی معمولاً در سیستم های هیدرولیکی مورد استفاده قرار می گیرند که شامل کنترل و انتقال قدرت مایع است. آنها برای تنظیم جریان مایعات هیدرولیکی مانند روغن ،در کاربردهای مختلف مانند ماشین آلات صنعتی، تجهیزات ساختمانی، تولید برق و سیستم های هیدرولیکی در وسایل نقلیه.
دریچه های توپ هیدرولیکی مزایای زیادی دارند مانند باز و بسته شدن سریع، مقاومت مایع کم در صورت باز شدن کامل و توانایی مقابله با فشارها و دمای بالا.در اندازه های مختلف در دسترس هستند، فشار نامی، و مواد برای متناسب با الزامات خاص سیستم هیدرولیک.
منپارامترهای فنی:
مناندازه لوله اسمی: 2 تا 48 اینچ
منفشار اسمی: 150 ~ 2500LB
منمحدوده دما: -46 تا 250 درجه سانتیگراد
منمایع: آب، روغن، بخار و انواع دیگر مایعات
منمواد بدن: مواد مشخص شده در ASME B16.34
مناستاندارد آزمایش: API 6D/6A
منعامل: اهرم/کلیدهای فرنچ، چرخ دنده ها، محرک محرک، محرک پنوماتیک، محرک هیدرولیک و غیره
جدول 1 چرخش توصیه شده برای پیچ زدن اتصال فلنج
| اندازه بولت |
چرخش (N.M) |
اندازه بولت |
چرخش (N.M) |
| 1/2-13UNC |
50 تا 60 |
1-1/4 -8UN |
850 تا 1000 |
| 9/16-12 UNC |
70 تا 80 |
1-3/8-8 سازمان ملل متحد |
1100~1300 |
| 5/8-11 UNC |
100 تا 130 |
1-1/2-8 سازمان ملل متحد |
1400 تا 1800 |
| 3/4-10 UNC |
160 ~ 210 |
1-5/8-8 سازمان ملل متحد |
۱۸۰۰ تا ۲۲۰۰ |
| 7/8-9 UNC |
۲۸۰ تا ۳۳۰ |
1-3/4-8 سازمان ملل متحد |
۲۲۰۰ تا ۲۶۰۰ |
| 1-8 UNC |
420 تا 500 |
1-7/8-8 سازمان ملل متحد |
2800 ~ 3300 |
| 1-1/8-8 سازمان ملل متحد |
500 تا 600 |
2-8 سازمان ملل متحد |
3500 تا 4200 |
