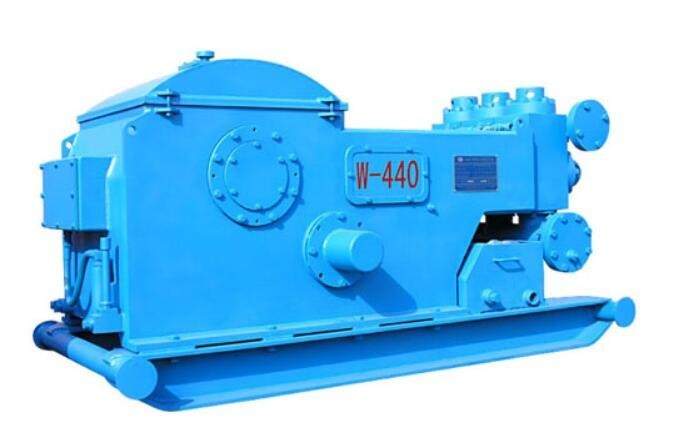

پمپ گلی دکل نفتی تک اثره W-440 تریپلکس
مشخصات پمپ گل دکل نفتی W-440:
توان ورودی نامی: 328 کیلو وات (440 اسب بخار) حداکثر.سکته مغزی در دقیقه: 320 SPMC حرکت مداوم: 220 SPMS طول: 152.4 میلی متر (6 اینچ)
نسبت دنده 4.578:1
حداکثرفشار کاری: 34.5 مگاپاسکال (5000 psi) شیر: API#4
انتهای میله پیستون: API #SA2
حداکثر اندازه لاینر: 114.3 میلی متر (4 1/2 اینچ)
فلنج ورودی مکش: فلنج 152.4 میلی متر (6 اینچ) 150 پوند
فلنج خروجی تخلیه: فلنج 52.4 میلی متر (2 1/16 اینچ)، 34.5 مگاپاسکال (5000 psi) ابعاد کلی (LxW×H): 2478×1219×1103 mm3 (8.13×4×3.62 ft3) وزن تقریبی: 9493 کیلوگرم پوند)
پارامترهای پمپ گل دکل نفتی W-440
| اندازه لاینر |
که در |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| فشار تخلیه |
MPa |
11.8 |
13.2 |
14.9 |
17.0 |
19.5 |
26.6 |
| psi |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| سکته مغزی در هر دقیقه SPM |
توان کیلووات (HP) |
جابجایی L/s (GPM) |
| 320 |
328
(440)
|
25.0
(396.3)
|
22.3
(353.5)
|
19.8
(313.8)
|
17.4
(275.8)
|
15.1
(239.3)
|
11.1
(175.9)
|
| 270 |
277
(371)
|
21.1
(334.4)
|
18.8
(298.0)
|
16.7
(264.7)
|
14.7
(233.0)
|
12.8
(202.9)
|
9.4
(149.0)
|
| 220 |
226
(303)
|
17.2
(272.6)
|
15.3
(242.5)
|
13.6
(215.6)
|
11.9
(188.6)
|
10.4
(164.8)
|
7.6
(120.5)
|
| 170 |
174
(234)
|
13.3
(210.8)
|
11.9
(188.6)
|
10.5
(166.4)
|
9.2
(145.8)
|
8.0
(126.8)
|
5.9
(93.5)
|
| 120 |
123
(165)
|
9.4
(149.0)
|
8.4
(133.1)
|
7.4
(117.3)
|
6.5
(103.0)
|
5.7
(90.3)
|
4.2
(66.6)
|
| 70 |
72
(96)
|
5.5
(87.2)
|
4.9
(77.7)
|
4.3
(68.2)
|
3.8
(60.2)
|
3.3
(52.3)
|
2.4
(38.0)
|
| 1 |
1.03
(1.38)
|
0.078
(1.236)
|
0.070
(1.110)
|
0.062
(0.983)
|
0.054
(0.856)
|
0.047
(0.745)
|
0.035
(0.555)
|
| ● داده های عملکرد با 90% راندمان مکانیکی و 100% راندمان حجمی محاسبه می شود. |
| اندازه لاینر |
که در |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| جابه جایی |
gal/rev |
1.239 |
1.102 |
0.98 |
0.857 |
0.749 |
0.548 |
| L/s |
17.2 |
15.3 |
13.6 |
11.9 |
10.4 |
7.6 |
| فشار تخلیه |
psi |
2494 |
2798.5 |
3146.5 |
3596 |
4118 |
5000 |
| MPa |
17.2 |
19.3 |
21.7 |
24.8 |
28.4 |
34.5 |
| ● داده های عملکرد محاسبه می شود |
تا ساعت 220 بعد از ظهر |
جزئیات پمپ گل دکل نفتی W-440
قاب
قاب های دستگاه با صفحات فولادی جوش داده شده و پردازش می شوند
بنابراین استرس پس از جوشکاری را از بین ببرید.در صندلی ها صفحات تقویت شده وجود دارد
میل لنگ و یاتاقان اصلی به طوری که از سفتی و استحکام خوبی برخوردار باشند.
میل لنگ
میل لنگ در یک ساختار متعادل با قطعات آهنگری جوش داده شده است.آی تی
سبک است و می تواند به آرامی بدون لرزش کار کند.هر دو طرف از
میل لنگ مجهز به یاطاقان غلتکی کروی دو تراز برای اطمینان از ثبات در کار و بهبود ظرفیت باربری آن است.
شفت پینیون
از فولاد آلیاژی فورج ساخته شده است، چرخ دنده های شاه ماهی (انتگرال) ماشین کاری شده است
روی شفت و سطح دندانی سخت متوسطی را به خود می گیرد.یک شفت وجود دارد
گسترش در هر دو انتها، جایی که قرقره های زنگ یا چرخ های زنجیر ممکن است نصب شوند.
کراس هد
کراس هد از ریخته گری یک تکه با چدن گره ای ساخته شده است، بنابراین
crosshead مقاومت سایشی خوبی دارد.ساختار بالا و پایین
راهنمایی برای کراس هدها برای تنظیم هم مرکز بودن توسط
اضافه کردن یک واشر در راهنمای پایین.میله های اکستنشن متصل هستند
با پیچ و مهره های فلنج با سوراخ های پین به صلیب ها، برای اطمینان از
هم مرکز بودن کراس هد و میله های کششی.بسته بندی تصویب می کند
یک ساختار آب بندی دولایه، که عملکرد خوب مهر و موم را تحقق می بخشد.

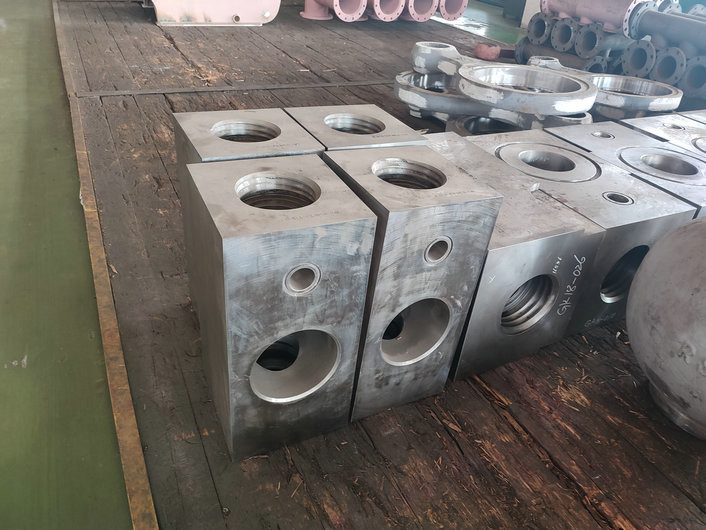

سیلندر سیال
سیلندر از فولاد آلیاژی فورج ساخته شده است و مسیر مستقیم را اتخاذ می کند
ساختارسیلندر هیدرولیک اندازه کوچک و حجم بالاتری دارد
بهره وری.سطح سیلندر توسط آبکاری شیمیایی در مقاومت در برابر خوردگی ordtoase پردازش می شود.سه سیلندر هیدرولیک الف
پمپ قابل تعویض هستند

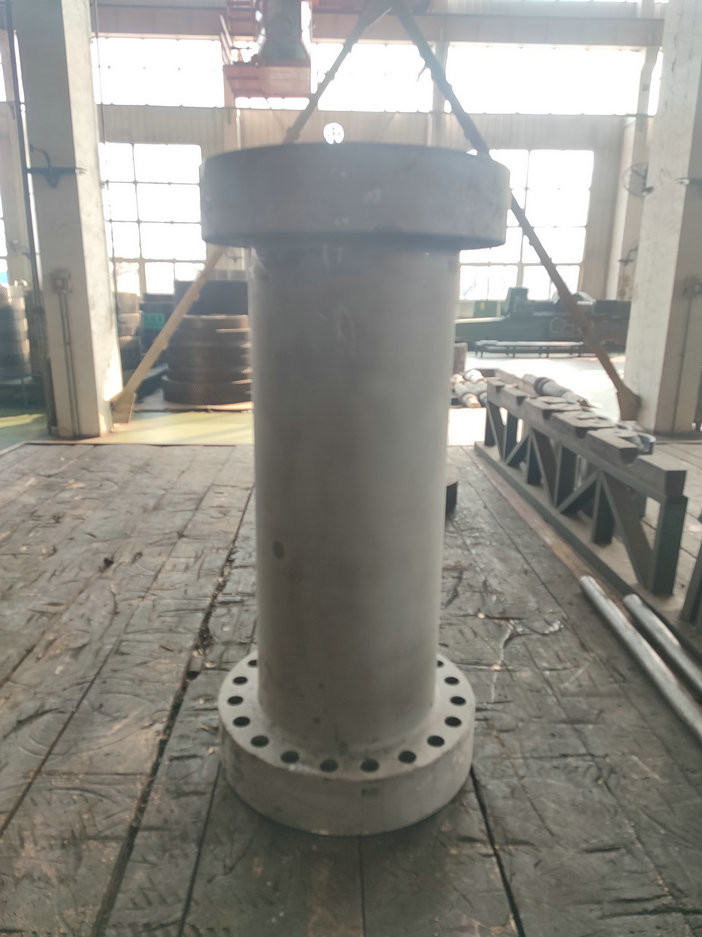

آستر
پمپ های W440/446 (500HP) دارای OD لاینر یکسانی هستند.
با استفاده از مربعی بودن به طور محکم بر روی صفحه انتهایی سیلندر هیدرولیک نصب می شود
درپوش و پیچ و مهرهآب بندی بین آستر و سیلندر هیدرولیک می باشد
توسط واشرهای لاستیکی مستطیلی شکل.
سیستم روغن کاری
پمپ روغن کاری اجباری را اتخاذ می کند.در مخزن روغن، یک روغن دنده وجود دارد
پمپ، که روغن تحت فشار را به هدایت کراس هدها و همچنین
بلبرینگ ها، برای تحقق روانکاری و خنک کننده اجباری.
سیستم سمپاشی
این سیستم پاشش قدرت محور را اتخاذ می کند
