پمپ گل پیستونی سه پلکس افقی W-446 در حفاری چاه نفت و آب

1
MOQ
10000USD~50000USD
قیمت
پمپ گل پیستونی سه پلکس افقی W-446 در حفاری چاه نفت و آب
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نام: پمپ گل پیستونی تریپلکس
توان ورودی نامی:: 373 کیلو وات
سکته مغزی در دقیقه: 260 SPM
طول سکته مغزی:: 6"
نسبت دنده:: 4.578:1
شیر فلکه: API شماره 4
فلنج خروجی تخلیه: 2 1/16 اینچ 5000 psi
تایپ کنید: افقی
برجسته کردن:

پمپ گل پیستونی افقی

,

پمپ گل سه‌بلکس افقی

,

پمپ گل سه‌بلکس حفاری چاه آب

اطلاعات اولیه
محل منبع: چین
نام تجاری: Hebei Pantu
گواهی: API 7K & ISO
شماره مدل: W-446
پرداخت
جزئیات بسته بندی: 3302mm*1671mm*1412mm(13ft*6.85ft*5.56ft)
زمان تحویل: 45 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 20 ست در ماه
توضیحات محصول

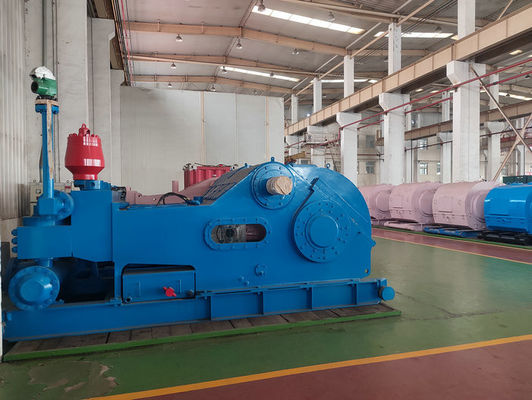

پمپ گل پیستونی سه پلکس افقی W-446



پمپ گلی پیستونی تریپلکسمشخصات :



1. پمپ گل پیستونی تریپلکس عمدتاً در حفاری چاه نفت و آب استفاده می شود.
2. نصب شده، طراحی نصب با موتور دیزل یا موتور برای تامین برق در پروژه حفاری شما.
3. مدل های مختلف را برای شما انتخاب کنید.
4. استاندارد API و استاندارد چین.



پارامترهایپمپ گلی پیستونی تریپلکس



اندازه لاینر که در 6 5 3/4 5 1/2 5 1/4 5 4 1/2 4
فشار تخلیه MPa 9.3 10.1 11.0 12.1 13.4 16.5 20.7
psi 1349 1465 1595 1755 1943 2393 3000
سکته مغزی در هر دقیقه SPM توان کیلووات (HP) جابجایی L/s (GPM)
260

373

(500)

36.1

(572.2)

33.2

(526.2)

30.4

(481.4)

27.7

(439.0)

25.1

(397.8)

20.3

(321.8)

16.1

(255.2)

220

316

(423)

30.6

(485.0)

28.1

(445.4)

25.7

(407.3)

23.4

(370.9)

21.2

(336.0)

17.2

(272.6)

13.6

(215.6)

180

258

(346)

25.0

(396.3)

23.0

(364.6)

21.0

(332.9)

19.2

(304.3)

17.4

(275.8)

14.1

(223.5)

11.1

(175.9)

140

201

(269)

19.5

(309.1)

17.9

(283.7)

16.4

(259.9)

14.9

(236.2)

13.5

(214.0)

10.9

(172.8)

8.6

(136.3)

100

143

(192)

13.9

(220.3)

12.8

(202.9)

11.7

(185.4)

10.6

(168.0)

9.7

(153.7)

7.8

(123.6)

6.2

(98.3)

60

86

(115)

8.3

(131.6)

7.7

(120.5)

7.0

(111.0)

6.4

(101.4)

5.8

(91.9)

4.7

(74.5)

3.7

(58.6)

1

1.43

(1.92)

0.139

(2.203)

0.128

(2.029)

0.117

(1.854)

0.106

(1.680)

0.097

(1.537)

0.078

(1.236)

0.062

(0.983)

● داده های عملکرد با 90% راندمان مکانیکی و 100% راندمان حجمی محاسبه می شود.



اندازه لاینر که در 6 5 3/4 5 1/2 5 1/4 5 4 1/2 4
جابه جایی gal/rev 2.205 2.025 1.851 1.686 1.527 1.239 0.980
L/s 30.6 28.1 25.7 23.4 21.2 17.2 13.6
فشار تخلیه psi 1595 1725 1900 2074 2291 2828 3000
MPa 11.0 11.9 13.1 14.3 15.8 19.5 20.7
● داده های عملکرد با 220 spm محاسبه می شود.



پمپ گلی پیستونی تریپلکسجزئیات



شفت پینیون
از فولاد آلیاژی فورج ساخته شده است، چرخ دنده های شاه ماهی (انتگرال) ماشین کاری شده است
روی شفت و سطح دندانی سخت متوسطی را به خود می گیرد.یک شفت وجود دارد
گسترش در هر دو انتها، جایی که قرقره های زنگ یا چرخ های زنجیر ممکن است نصب شوند.
کراس هد
کراس هد از ریخته گری یک تکه با چدن گره ای ساخته شده است، بنابراین
crosshead مقاومت سایشی خوبی دارد.ساختار بالا و پایین
راهنمایی برای کراس هدها برای تنظیم هم مرکز بودن توسط
اضافه کردن یک واشر در راهنمای پایین.میله های اکستنشن متصل هستند
با پیچ و مهره های فلنج با سوراخ های پین به صلیب ها، برای اطمینان از
هم مرکز بودن کراس هد و میله های کششی.بسته بندی تصویب می کند
یک ساختار آب بندی دولایه، که عملکرد خوب مهر و موم را تحقق می بخشد.
سیلندر سیال
سیلندر از فولاد آلیاژی فورج ساخته شده است و مسیر مستقیم را اتخاذ می کند
ساختارسیلندر هیدرولیک اندازه کوچک و حجم بالاتری دارد
بهره وری.سطح سیلندر توسط آبکاری شیمیایی در مقاومت در برابر خوردگی ordtoase پردازش می شود.سه سیلندر هیدرولیک الف
پمپ قابل تعویض هستند

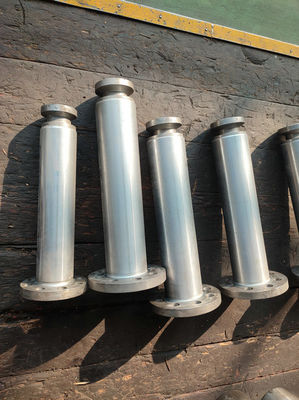

آستر
W440/446 (500 اسب بخار)دکل نفتی پمپ گلدارای همان لاینر OD هستند
با استفاده از مربعی بودن به طور محکم بر روی صفحه انتهایی سیلندر هیدرولیک نصب می شود
درپوش و پیچ و مهرهآب بندی بین آستر و سیلندر هیدرولیک می باشد
توسط واشرهای لاستیکی مستطیلی شکل.
سیستم روغن کاری
پمپ روغن کاری اجباری را اتخاذ می کند.در مخزن روغن، یک روغن دنده وجود دارد
پمپ، که روغن تحت فشار را به هدایت کراس هدها و همچنین
بلبرینگ ها، برای تحقق روانکاری و خنک کننده اجباری.
