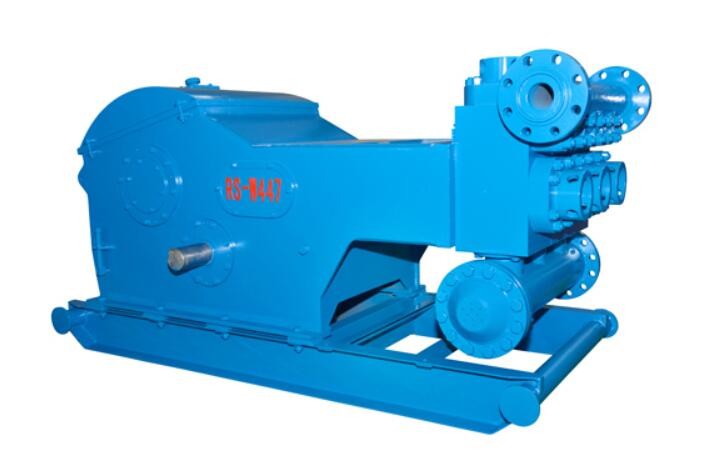

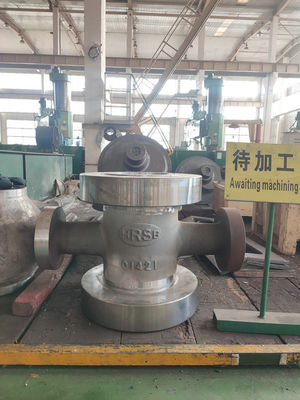

پمپ گل دکل نفتی W-447 رفت و برگشتی با جابجایی بزرگ
پمپ گل دکل نفتی W-447 نوعی پمپ رفت و برگشتی با جابجایی بزرگ است که برای زغال سنگ، مهندسی زمین شناسی و صنعت حفاری و تولید نفت طراحی شده است.پمپ گل دکل نفتی W-447 می تواند برای عملیات گلی زغال سنگ و جنبه های زمین شناسی و کار میدان نفتی و حفاری چاه های کم عمق استفاده شود.این دستگاه دارای ساختار فشرده، حجم کم و سبک وزن است.
مشخصات پمپ گلی دکل نفتی W-447:
توان ورودی نامی: 373 کیلو وات (500 اسب بخار) حداکثر.
ضربه در دقیقه: 240 SPMS طول ضربه: 180 میلی‌متر (7 اینچ)
نسبت دنده 4.578:1
حداکثرفشار کاری: 21 مگاپاسکال (3000 psi)
دریچه: API#6
انتهای میله پیستون: API#SA4
حداکثر اندازه لاینر: 165.1 میلی متر (6 1/2 اینچ)
فلنج ورودی مکش: فلنج 203.2 میلی متری (8 اینچ).
فلنج خروجی تخلیه: فلنج 52.4 میلی متر (2 1/16 اینچ)، 34.5 مگا پاسکال (5000 psi)
اندازه شفت پینیون: 95.2 میلی متر (3.75 اینچ)
ابعاد کلی (L×WxH): 2550×1245×1305 mm3 (8.37×4.08×4.28 ft3)
وزن تقریبی: 4850 کیلوگرم (10692 پوند)
پارامترهای پمپ گل دکل نفتی W-447
| اندازه لاینر |
که در |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| فشار تخلیه |
MPa |
7.3 |
8.0 |
8.6 |
10.3 |
12.4 |
15.3 |
19.4 |
20.7 |
| psi |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| سکته مغزی در هر دقیقه SPM |
توان کیلووات (HP) |
جابجایی L/s (GPM) |
| 240 |
373
(500)
|
45.7
(724.3)
|
42.2
(668.9)
|
38.9
(616.6)
|
32.7
(518.3)
|
27.0
(428.0)
|
21.9
(347.1)
|
17.3
(274.2)
|
13.2
(209.2)
|
| 220 |
342
(458)
|
41.9
(664.1)
|
38.7
(613.4)
|
35.7
(565.8)
|
30.0
(475.5)
|
24.8
(393.1)
|
20.1
(318.6)
|
15.9
(252.0)
|
12.1
(191.8)
|
| 200 |
311
(417)
|
38.1
(603.9)
|
35.2
(557.9)
|
32.4
(513.5)
|
27.3
(432.7)
|
22.5
(356.6)
|
18.2
(288.5)
|
14.4
(228.2)
|
11.0
(174.4)
|
| 180 |
280
(375)
|
34.3
(543.7)
|
31.7
(502.4)
|
29.2
(462.8)
|
24.5
(388.3)
|
20.3
(321.8)
|
16.4
(259.9)
|
13.0
(206.1)
|
9.9
(156.9)
|
| 160 |
249
(333)
|
30.5
(483.4)
|
28.2
(447.0)
|
25.9
(410.5)
|
21.8
(345.5)
|
18.0
(285.3)
|
14.6
(231.4)
|
11.5
(182.3)
|
8.8
(139.5)
|
| 100 |
155
(208)
|
19.0
(301.2)
|
17.6
(279.0)
|
16.2
(256.8)
|
13.6
(215.6)
|
11.3
(179.1)
|
9.1
(144.2)
|
7.2
(114.1)
|
5.5
(87.2)
|
| 1 |
1.55
(2.08)
|
0.190
(3.012)
|
0.176
(2.790)
|
0.162
(2.568)
|
0.136
(2.156)
|
0.113
(1.791)
|
0.091
(1.442)
|
0.072
(1.141)
|
0.055
(0.872)
|
| ● داده های عملکرد با 90% راندمان مکانیکی و 100% راندمان حجمی محاسبه می شود. |
جزئیات پمپ گل دکل نفتی W-447
قاب
قاب‌های دکل نفتی پمپ گل با صفحات فولادی جوش داده شده و پردازش می‌شوند
بنابراین استرس پس از جوشکاری را از بین ببرید.در صندلی ها صفحات تقویت شده وجود دارد
میل لنگ و یاتاقان اصلی به طوری که از سفتی و استحکام خوبی برخوردار باشند.
میل لنگ
میل لنگ دکل نفتی پمپ گل در یک ساختار متعادل با قطعات آهنگری جوش داده شده است.آی تی
سبک است و می تواند به آرامی بدون لرزش کار کند.هر دو طرف از
میل لنگ مجهز به یاطاقان غلتکی کروی دو تراز برای اطمینان از ثبات در کار و بهبود ظرفیت باربری آن است.
شفت پینیون
از فولاد آلیاژی فورج ساخته شده است، چرخ دنده های شاه ماهی (انتگرال) ماشین کاری شده است
روی شفت و سطح دندانی سخت متوسطی را به خود می گیرد.یک شفت وجود دارد
گسترش در هر دو انتها، جایی که قرقره های زنگ یا چرخ های زنجیر ممکن است نصب شوند.

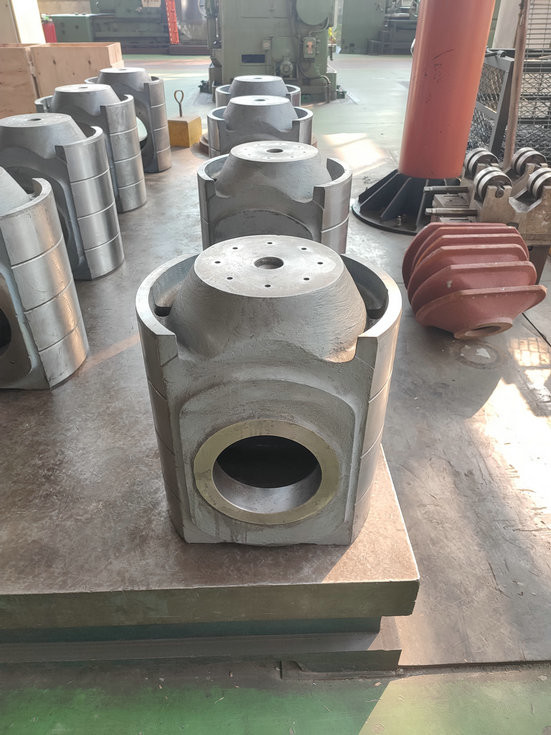

کراس هد
کراس هد از یک چدن یک تکه با چدن گره ای ساخته شده است، بنابراین
crosshead مقاومت سایشی خوبی دارد.ساختار بالا و پایین
راهنمایی برای کراس هدها برای تنظیم هم مرکز بودن توسط
اضافه کردن یک واشر در راهنمای پایین.میله های اکستنشن متصل هستند
با پیچ و مهره های فلنج با سوراخ های پین به صلیب ها، برای اطمینان از
هم مرکز بودن کراس هد و میله های کششی.بسته بندی تصویب می کند
یک ساختار آب بندی دولایه، که عملکرد خوب مهر و موم را درک می کند.

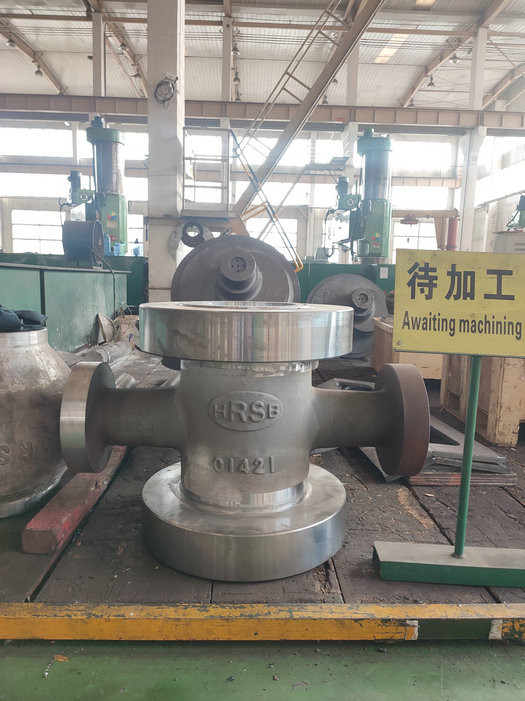

سیلندر سیال
سیلندر از فولاد آلیاژی فورج ساخته شده است و مسیر مستقیم را اتخاذ می کند
ساختارسیلندر هیدرولیک اندازه کوچک و حجم بالاتری دارد
بهره وری.سطح سیلندر با آبکاری شیمیایی در لاک پشت در برابر خوردگی پردازش می شود.سه سیلندر هیدرولیک الف
پمپ قابل تعویض هستند
آستر
دکل نفتی پمپ گل W440/446 (500HP) دارای همان آستر OD است.
با استفاده از مربعی بودن به طور محکم بر روی صفحه انتهایی سیلندر هیدرولیک نصب می شود
درپوش و پیچ و مهرهآب بندی بین آستر و سیلندر هیدرولیک می باشد
توسط واشرهای لاستیکی مستطیلی شکل.
سیستم روغن کاری
پمپ روغن کاری اجباری را اتخاذ می کند.در مخزن روغن، یک روغن دنده وجود دارد
پمپ، که روغن تحت فشار را به هدایت کراس هدها و همچنین
بلبرینگ ها، برای تحقق روانکاری و خنک کننده اجباری.
سیستم سمپاشی
دکل نفتی پمپ گل از سیستم پاشش نیرو محور استفاده می کند
