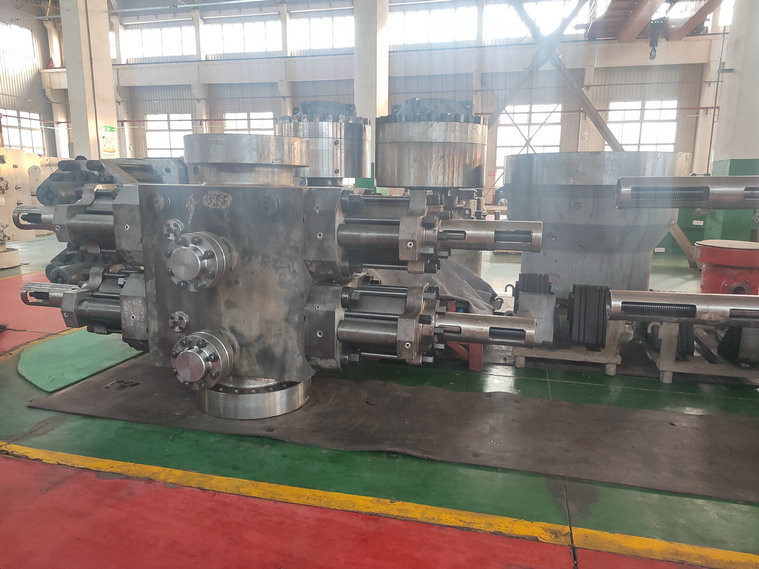

ابزار حفاری چاه 11 اینچ دوبل باپ
معرفی Double Ram Bop
برای رام دو وجهی، رام روی وجه بالایی و پایینی رام دقیقا متقارن است.برای ابزارهای مختلف حفاری با اندازه های مختلف، فقط باید حلقه آب بندی لاستیکی نیمه حلقوی و فشرده رام را جایگزین کرد، سایر قطعات را می توان تعویض کرد.رام تک چهره را نمی توان برگرداند.قوچ برشی می تواند ابزار حفاری را در سوراخ برش دهد تا چاه را ببندد.قوچ BOP با قوچ های با سوراخ متغیر می تواند برای آب بندی پوشش و ابزارهای حفاری در اندازه های مختلف در محدوده خاصی استفاده شود.
پارامتر Ram Bop دوبل
مدل |
گالز برای باز کردن (1 مجموعه) |
گالز برای بستن (1 مجموعه) |
نسبت بسته شدن | ابعاد مونتاژ (در) | وزن تقریبی (پوند) | ||||||
طول (L) | عرض (W) | ارتفاع (H) | |||||||||
Flg×Flg | Std×Std | Flg×Std | Flg×Flg | Std×Std | Flg×Std | ||||||
4 1/16 اینچ - 20000psi (تک RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16 اینچ - 20000 psi (دوبل RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16 اینچ - 20000psi (تک RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16 اینچ - 20000 psi (دوبل RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11 اینچ - 20000 psi (تک RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11 اینچ - 20000 psi (دوبل RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4 اینچ - 20000psi (دوبل RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
قابلیت Double Ram Bop
1) شکل به طور کلی، بدنه BOP شبیه یک مربع است، در وسط سوراخ عمودی وجود دارد که لوله ها از طریق آن عبور می کنند.
می تواند عبور کند و حفره های قوچ که در آن قوچ در جهت افقی حرکت می کند.
2) انواع اتصال سه نوع اتصال عبارتند از اتصالات ناودانی، فلنجی، گیره دار بالا و پایین.اندازه هافلنج ها، پیچ ها، گیره ها و شیارهای حلقه همگی مطابق با استانداردهای API هستند.
