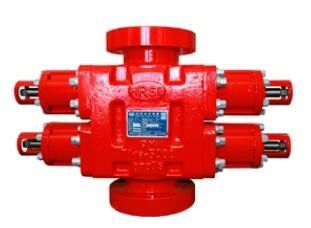

کنترل چاه 179.4 میلی متری 35 مگاپاسکال Double Ram Bop Rig Well
در حین حفاری نفت، Double Ram Bop بر روی سر محفظه سر چاه نصب می شود تا دستگاه های فشار قوی نفت، گاز و آب را کنترل کند.هنگامی که فشار نفت و گاز در چاه بالا باشد، جلوگیری از فوران می تواند دهانه چاه را ببندد (خاموش شود).هنگامی که گل سنگین به لوله مته فشار داده می شود، یک چهار راه زیر قوچ وجود دارد که می تواند گل مورد هجوم گاز را جایگزین کند، فشار ستون مایع را در چاه افزایش دهد و خروج نفت با فشار بالا را مهار کند. و گاز
دو رام باپپارامتر
مدل |
گالز برای باز کردن (1 مجموعه) |
گالز برای بستن (1 مجموعه) |
نسبت بسته شدن | ابعاد مونتاژ (در) | وزن تقریبی (پوند) | ||||||
طول (L) | عرض (W) | ارتفاع (H) | |||||||||
Flg×Flg | Std×Std | Flg×Std | Flg×Flg | Std×Std | Flg×Std | ||||||
4 1/16 اینچ - 20000psi (تک RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16 اینچ - 20000 psi (دوبل RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16 اینچ - 20000psi (تک RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16 اینچ - 20000 psi (دوبل RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11 اینچ - 20000 psi (تک RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11 اینچ - 20000 psi (دوبل RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4 اینچ - 20000psi (دوبل RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
دو رام باپویژگی
1) شکل به طور کلی، بدنه BOP شبیه یک مربع است، در وسط یک سوراخ عمودی وجود دارد که لوله ها از طریق آن عبور می کنند.
می تواند عبور کند و حفره های قوچ که در آن قوچ در جهت افقی حرکت می کند.
2) انواع اتصال سه نوع اتصال عبارتند از اتصالات ناودانی، فلنجی و گیره دار بالا و پایین.اندازه هافلنج ها، پیچ ها، گیره ها و شیارهای حلقه همگی مطابق با استانداردهای API هستند.
