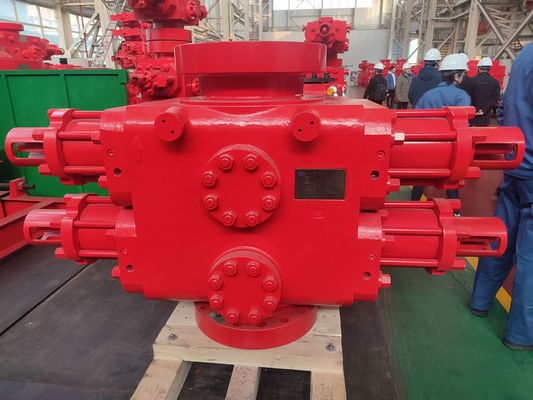

Dual Ram Blowout Preventer API 16 A Pipe Ram Bop
Ram Blowout Preventer را می توان در عملیات حفاری و حفاری مجهز به سیستم های کنترل هیدریل استفاده کرد.BOPها مطابق با استاندارد API 16A طراحی و تولید می شوند.BOP حلقوی عمدتاً از یک بدنه، یک هدر، یک هسته لاستیکی و یک پیستون تشکیل شده است.هسته لاستیکی داخلی قابل تعویض است.در حالی که BOP حلقوی را می توان به طور مستقل استفاده کرد، معمولاً با یک یا دو e BOP کار می کند. می تواند ابزار حفاری یا سوراخ چاه را به طور موثر مهر و موم کند و از فوران چاه نفت جلوگیری کند.
پارامتر جلوگیری از انفجار دوگانه رام
مدل |
گالز برای باز کردن (1 مجموعه) |
گالز برای بستن (1 مجموعه) |
نسبت بسته شدن | ابعاد مونتاژ (در) | وزن تقریبی (پوند) | ||||||
طول (L) | عرض (W) | ارتفاع (H) | |||||||||
Flg×Flg | Std×Std | Flg×Std | Flg×Flg | Std×Std | Flg×Std | ||||||
4 1/16 اینچ - 20000psi (تک RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16 اینچ - 20000 psi (دوبل RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16 اینچ - 20000psi (تک RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16 اینچ - 20000 psi (دوبل RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11 اینچ - 20000 psi (تک RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11 اینچ - 20000 psi (دوبل RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4 اینچ - 20000psi (دوبل RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
ویژگی Dual Ram Blowout Preventer
1) شکل به طور کلی، بدنه BOP شبیه یک مربع است، در وسط یک سوراخ عمودی وجود دارد که لوله ها از طریق آن عبور می کنند.
می تواند عبور کند و حفره های قوچ که در آن قوچ در جهت افقی حرکت می کند.
2) انواع اتصال سه نوع اتصال عبارتند از اتصالات ناودانی، فلنجی و گیره دار بالا و پایین.اندازه فلنج ها، پیچ ها، گیره ها و شیارهای حلقه همگی مطابق با استانداردهای API هستند.
