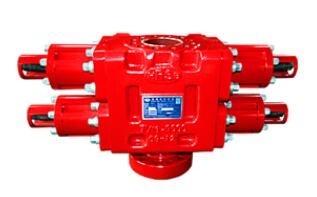

7 1/16 اینچ 3000psi Bop Blowout Preventer API 16A Bop Oil Rig
امکانات:
1. بدنه و درب جانبی Bop Blowout Preventer از فولاد آلیاژی ساخته شده است.
2. Bop Blowout Preventer از مونتاژ حلقه های مهر و موم برای بهبود آب بندی درب جانبی استفاده کنید.
3. Bop Blowout Preventer از ram شناور استفاده کنید.لاستیک رم جلو از لاستیک رم بالایی جدا می شود و باعث می شود که در آب بندی قابل اعتمادتر باشد و تعویض آن آسان تر باشد.
4. از روغن دفن شده در داخل بدن استفاده کنید.لولا بارگیری از لولای هیدرولیک جدا می شود.
5. Bop Blowout Preventer با ساختار لولای فشرده، مونتاژ و جداسازی آن را آسان می کند.
پارامتر جلوگیری از انفجار دوگانه رام
مدل |
گالز برای باز کردن (1 مجموعه) |
گالز برای بستن (1 مجموعه) |
نسبت بسته شدن | ابعاد مونتاژ (در) | وزن تقریبی (پوند) | ||||||
طول (L) | عرض (W) | ارتفاع (H) | |||||||||
Flg×Flg | Std×Std | Flg×Std | Flg×Flg | Std×Std | Flg×Std | ||||||
4 1/16 اینچ - 20000psi (تک RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16 اینچ - 20000 psi (دوبل RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16 اینچ - 20000psi (تک RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16 اینچ - 20000 psi (دوبل RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11 اینچ - 20000 psi (تک RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11 اینچ - 20000 psi (دوبل RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4 اینچ - 20000psi (دوبل RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
ویژگی Dual Ram Blowout Preventer
1) شکل به طور کلی، بدنه BOP شبیه یک مربع است، در وسط یک سوراخ عمودی وجود دارد که لوله ها از طریق آن عبور می کنند.
می تواند عبور کند و حفره های قوچ که در آن قوچ در جهت افقی حرکت می کند.
2) انواع اتصال سه نوع اتصال عبارتند از اتصالات ناودانی، فلنجی و گیره دار بالا و پایین.اندازه فلنج ها، پیچ ها، گیره ها و شیارهای حلقه همگی مطابق با استانداردهای API هستند.
