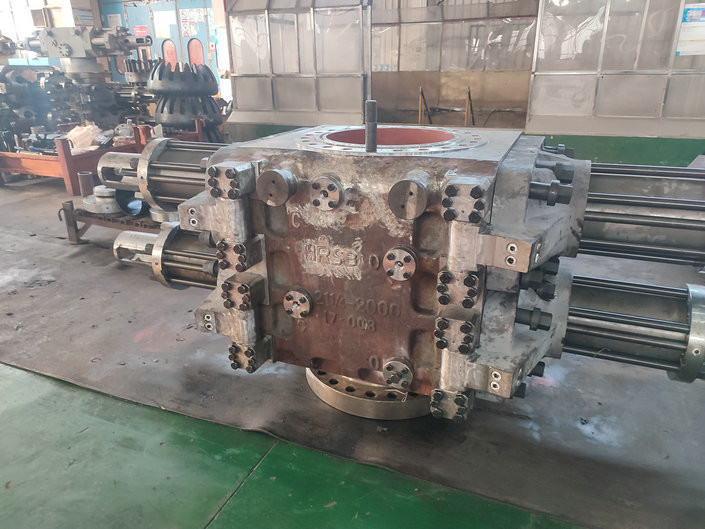

18 3/4 اینچی Dual Ram Bop Wellhead Equipment Preventer Blowout
معرفی ازدو رام باپ
Dual Ram Bop به گونه ای طراحی شده است که حلقه بین پوشش و دهانه چاه را ببندد.در صورت بسته شدن، عملیاتی مانند گردش سیال حفاری، آزادسازی فشار و کشتن چاه را می توان با استفاده از قرقره زیر BOP یا خطوط لوله متصل به خروجی جانبی بدنه BOP انجام داد.در شرایط اضطراری، Dual Ram Bop می تواند ابزار حفاری را در سوراخ برش دهد تا سوراخ را ببندد.رم BOP با قوچ های مته متغییر می تواند فضای حلقوی بین پوشش و لوله های با اندازه های مختلف را در محدوده مشخصی ببندد.
دو رام باپپارامتر
مدل |
گالز برای باز کردن (1 مجموعه) |
گالز برای بستن (1 مجموعه) |
نسبت بسته شدن | ابعاد مونتاژ (در) | وزن تقریبی (پوند) | ||||||
طول (L) | عرض (W) | ارتفاع (H) | |||||||||
Flg×Flg | Std×Std | Flg×Std | Flg×Flg | Std×Std | Flg×Std | ||||||
4 1/16 اینچ - 20000psi (تک RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16 اینچ - 20000 psi (دوبل RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16 اینچ - 20000psi (تک RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16 اینچ - 20000 psi (دوبل RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11 اینچ - 20000 psi (تک RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11 اینچ - 20000 psi (دوبل RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4 اینچ - 20000psi (دوبل RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
دو رام باپویژگی
1) شکل به طور کلی، بدنه BOP شبیه یک مربع است، در وسط یک سوراخ عمودی وجود دارد که لوله ها از طریق آن عبور می کنند.
می تواند عبور کند و حفره های قوچ که در آن قوچ در جهت افقی حرکت می کند.
2) انواع اتصال سه نوع اتصال عبارتند از اتصالات ناودانی، فلنجی و گیره دار بالا و پایین.اندازه هافلنج ها، پیچ ها، گیره ها و شیارهای حلقه همگی مطابق با استانداردهای API هستند.
