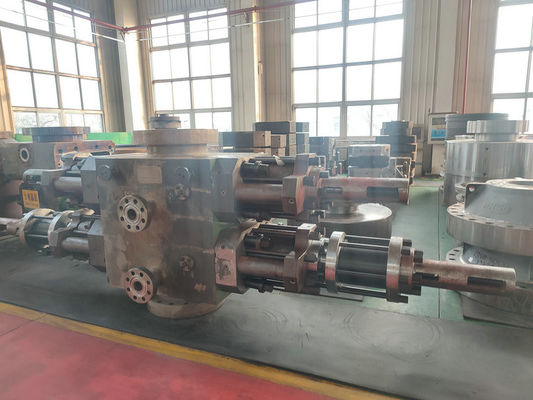

هیدرولیک دو رم Bop برای کنترل چاه نفت
Double Ram Bop یکی از اجزای مهم دستگاه های کنترل چاه است.با سوئیچ انعطاف پذیر، عملکرد آسان، ایمنی در استفاده و نگهداری ساده و غیره مشخص می شود.
ویژگی های ساختاری
برای قوچ دو رو، هر دو وجه قوچ متقارن هستند.برای اندازههای مختلف ابزارهای حفاری، فقط نیم حلقه لاستیکی و بریکت قوچ باید تعویض شوند و سایر قطعات را میتوان به جای یکدیگر استفاده کرد.رام تک چهره برگشت پذیر نیست.قوچ برشی می تواند ابزارهای حفاری سر چاه را قطع کند و سر چاه را کاملاً آب بندی کند.قوچ متغیر در محدوده های مشخصی برای آب بندی اندازه های مختلف ابزار حفاری و لوله های حلقوی استفاده می شود.
دو رام باپپارامتر
مدل |
گالز برای باز کردن (1 مجموعه) |
گالز برای بستن (1 مجموعه) |
نسبت بسته شدن | ابعاد مونتاژ (در) | وزن تقریبی (پوند) | ||||||
طول (L) | عرض (W) | ارتفاع (H) | |||||||||
Flg×Flg | Std×Std | Flg×Std | Flg×Flg | Std×Std | Flg×Std | ||||||
4 1/16 اینچ - 20000psi (تک RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16 اینچ - 20000 psi (دوبل RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16 اینچ - 20000psi (تک RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16 اینچ - 20000 psi (دوبل RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11 اینچ - 20000 psi (تک RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11 اینچ - 20000 psi (دوبل RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4 اینچ - 20000psi (دوبل RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
دو رام باپویژگی
1) شکل به طور کلی، بدنه BOP شبیه یک مربع است، در وسط یک سوراخ عمودی وجود دارد که لوله ها از طریق آن عبور می کنند.
می تواند عبور کند و حفره های قوچ که در آن قوچ در جهت افقی حرکت می کند.
2) انواع اتصال سه نوع اتصال عبارتند از اتصالات ناودانی، فلنجی و گیره دار بالا و پایین.اندازه هافلنج ها، پیچ ها، گیره ها و شیارهای حلقه همگی مطابق با استانداردهای API هستند.
