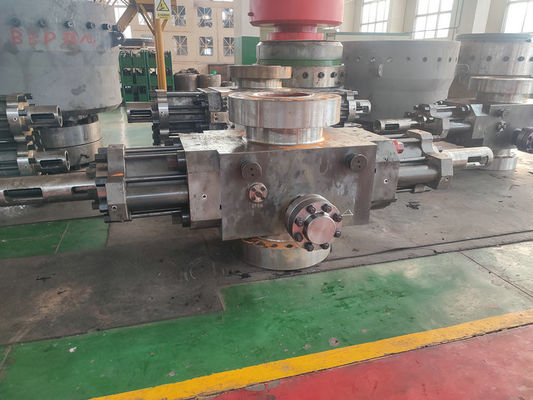

7 1/16 اینچ منفرد رم باپ جلوگیری از انفجار برای دکل های حفاری نفت
ویژگی های Single Ram Bop:
1. بدنه تک Ram Bop و درب جانبی از فولاد آلیاژی ساخته شده است.
2. از مونتاژ حلقه های مهر و موم برای بهبود آب بندی درب جانبی استفاده کنید.
3. از رام شناور استفاده کنید.لاستیک رم جلو از لاستیک رم بالایی جدا می شود و باعث می شود که در آب بندی قابل اعتمادتر باشد و تعویض آن آسان تر باشد.
4. از روغن دفن شده در داخل بدن استفاده کنید.لولا بارگیری از لولای هیدرولیک جدا می شود.
5. ساختار لولای فشرده مونتاژ و جداسازی آن را آسان می کند.
6. از یک محفظه بدنه قوسی شکل با چهار گوشه گرد به عنوان بخش انتقال استفاده کنید تا در زمان تحمل فشار، مقدار اوج تنش را کاهش دهید.
7. حفره قوچ را می توان با مونتاژ قوچ از همان نوع BOP ساخته شده در خارج از کشور نصب کرد.
(ما می توانیم BOP را ارائه دهیم: اندازه سوراخ از 7 1/16 اینچ تا 30 اینچ فشار از 500psi تا 20000psi، در لیست زیر محدود نمی شود)
مورد | مشخصات Ram BOP | |||||||||||||
سایز و مدل |
7 1/16 اینچ -3000psi |
7 1/16 اینچ -5000psi |
7 1/16 اینچ -100000psi |
9″- 3000psi |
9 اینچ -5000psi |
11 اینچ -3000psi |
11 اینچ -5000psi |
11 اینچ -10000psi |
13 5/8 اینچ -3000psi |
13 5/8 اینچ -5000psi |
13 5/8 اینچ -10000psi |
20 3/4 اینچ -3000psi |
21 1/4 اینچ -5000psi |
26 3/4 اینچ -3000psi |
سوراخ (mm/in.) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
فشار کاری نامی (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
3000 | 5000 | 10000 | 3000 | 5000 | 3000 | 5000 | 10000 | 3000 | 5000 | 10000 | 3000 | 5000 | 3000 | |
فشار تست فشار هیدرواستاتیک (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
4500 | 7500 | 15000 | 4500 | 7500 | 4500 | 7500 | 15000 | 4500 | 7500 | 15000 | 4500 | 10000 | 4500 | |
فشار کاری نامی با کنترل هیدرولیک (MPa/psi) | 21/3000 | |||||||||||||
لوله آب بندی فشار کاری هیدرولیک توصیه شده (MPa/psi) | 1218 ~ 1522 psi | |||||||||||||
حجم برای قوچ های یک مجموعه باز | 36 L | |||||||||||||
حجم برای قوچ های نزدیک یک مجموعه | 40 لیتر | |||||||||||||
خروجی روغن هیدرولیک | NPT 1” | |||||||||||||
درجه حرارت فلز | T-20/250 (-29℃-121℃) | |||||||||||||
درجه حرارت از غیر فلز | BAB (-18℃~66℃~93℃) | |||||||||||||
تماس مواد متوسط با مایع چاه | مطابق با NACE MR-01-75، استاندارد نسخه چهارم API 16A را رعایت کنید |
