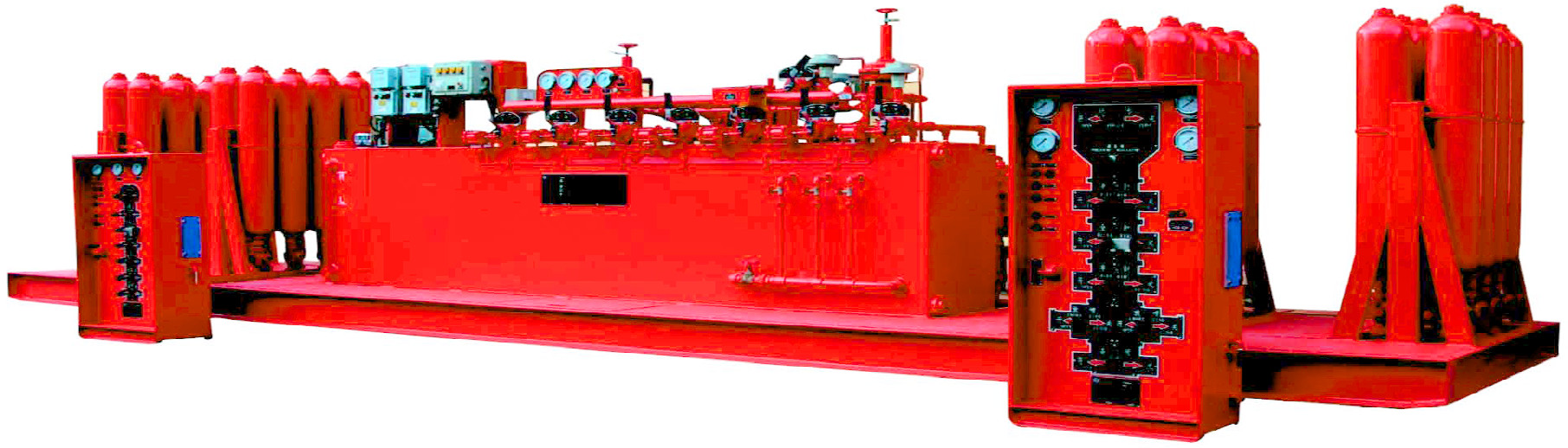

Oilfield Accumulator Unit Drilling API Bop Koomey Unit
Bop Oilfield Accumulator Unitis تجهیزات ویژه ای که برای کنترل BOP، چاک هیدرولیک، سیستم کشتن و تجهیزات دیورتر و تجهیزات ضروری برای جلوگیری از انفجار در حین حفاری یا کار در صنعت نفت و گاز طبیعی استفاده می شود.
پارامترهای واحد ذخیره ساز میدان نفتی
مورد |
مدل | تعداد اشیاء کنترل شده | مجموعه های انباشته | حجم موثر مخزن نفت (L) | نرخ جریان پمپ | قدرت موتور (کیلو وات) | فشار کاری (MPa) |
| حجم کل |
(L) | حجم اسمی موجود (L) | پمپ الکتریکی (L/min) | پمپ پنوماتیک (ml/stroke) |
| 1 | FKQ240-3 | 3 | 40×6 | | 120 | 560 | 20 | 165 | 11 | 21 |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 |
| 3 | FKQ320-5 | 5 | 40×8 | | 160 | 650 | 20 | 165 | 11 | 21 |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 |
| 5 | FKQ400-6 | 6 | 40×10 | | 200 | 900 | 30 | 165 | 15 | 21 |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 7 | FKQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 9 | FKQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 |
| 11 | FKQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18.5 | 21 |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 13 | FKQ960-7 | 7 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 15 | FKQ1280-8 | 8 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 17 | FKQ1280-10 | 10 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 19 | FKDQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 21 | FKDQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 |
| 23 | FKDQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18.5 | 21 |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 25 | FKDQ960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 27 | FKDQ1280-9 | 9 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 29 | FKD640-6 | 6 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 |
| 31 | FKD960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
نکات کلیدی انتخاب واحد آکومولاتور میدان نفتی
برای کنترل مطمئن و ایمن BOP، استانداردهای صنعت نفت و گاز طبیعی SY/T5053.2-2007 و APl Spec 16D هنگام انتخاب و خرید محصول مناسب باید رعایت شود.عواملی که باید در نظر گرفته شوند حداقل باید عبارتند از:
- رابطه بین حجم مایع مورد نیاز برای بستن پشته های BOP و حجم مایع موجود از سیستم کنترل
- الزامات سیستم پمپ؛
- اینکه آیا باید استانداردهای APl 16D را برآورده کند.
- سازگاری محیطی؛
- الزامات ویژه در سکوهای حفاری فراساحل.
1 گزینه هایی برای اشیاء کنترل شده و حجم مایع موجود در باتری
گروه آکومولاتور باید به گونه ای پیکربندی شود که فشار باقیمانده بیشتر از حداکثر فشار کنترل مورد نیاز باشد
توسط شی کنترل پس از بستن تمام شیرهای BOP و هیدرولیک.
حجم موجود از یک گروه انباشته توصیه می شود 2 برابر بیشتر از حجم مورد نیاز پشته های بسته شدن BOP باشد.
2. الزامات سیستم پمپ
واحد پمپاژ اصلی باید از حداقل دو سیستم پمپ تشکیل شده باشد.ظرفیت خروجی تجمعی از
سیستم های پمپ باید برای شارژ سیستم انباشته اصلی از فشار پیش شارژ تا RWP سیستم در داخل کافی باشد
15 دقیقه.با از دست دادن یک سیستم پمپ یا یک سیستم قدرت، سیستم(های) پمپ باقیمانده باید ظرفیت لازم را داشته باشند
سیستم باتری اصلی را از فشار پیش شارژ به RWP سیستم ظرف 30 دقیقه شارژ کنید.
با انباشته های جدا شده از سرویس و با یک سیستم پمپ یا یک سیستم قدرت خارج از سرویس، بقیه
سیستم(های) پمپ باید ظرفیت بسته شدن یک BOP حلقوی و باز کردن شیر(های) خفه کننده را در مدت 2 دقیقه داشته باشد.
3. اینکه آیا باید استانداردهای API 16D را برآورده کند یا خیر
اگر مشتری بخواهد یک API Spec سفارش دهد.سیستم کنترل 16D، و علامت گذاری تک نگاری API، مشتری نیاز به به دست آوردن
فرمی با نام "پیکربندی و پارامترهای پشته های bop برای سفارش یک API Spec.سیستم کنترل 16 بعدی (زمین و سطح)”
از بخش فروش Rongsheng.پس از پر کردن پارامترهای فنی دقیق، بخش فنی Rongsheng انجام خواهد داد
محاسبه انتخاب را انجام دهید
