کنترل از راه دور واحد کنترل Bop کنترل

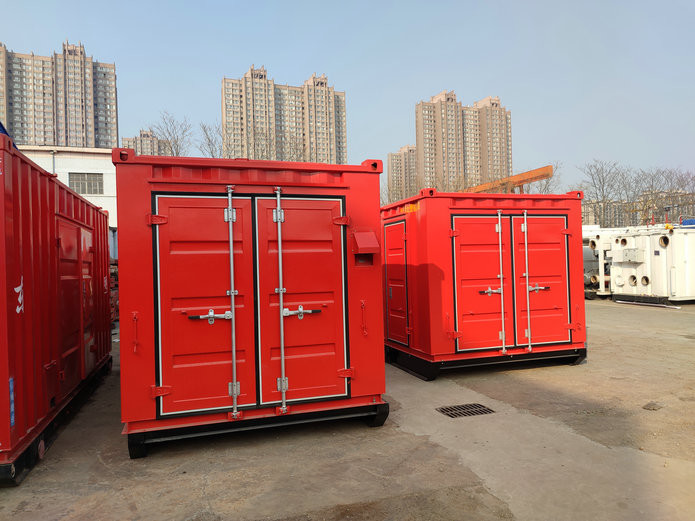

واحد انباشت کننده برای پشته های BOP یک قطعه بسیار مهم از تجهیزات است که پشته های BOP و شیرهای دروازه ای را که با فشار هیدرولیک کنترل می شوند، به ویژه در عملیات حفاری و ورکشور کنترل می کند.لازم است که سیستم کنترل هیدرولیک به طور دقیق کار کرده و نگهداری شود.این شامل سیستم کنترل از راه دور، پانل حفاری، کابل هوا (به جز نوع الکتریکی)، قفسه لوله (سیستم گرمایش الکتریکی موجود برای مناطق سرد)، منیفولد فشار بالا، اتاق حفاظت و غیره است.
مولفه های
|
مورد
|
مدل
|
تعداد اشیاء کنترل شده |
مجموعه های انباشته |
حجم موثر مخزن نفت (L) |
نرخ جریان پمپ |
قدرت موتور (کیلو وات) |
فشار کاری (MPa) |
| حجم کل |
(L)
|
حجم اسمی موجود (L) |
پمپ الکتریکی (L/min) |
پمپ پنوماتیک (ml/stroke) |
| 1 |
FKQ240-3 |
3 |
40×6 |
|
120 |
560 |
20 |
165 |
11 |
21 |
| 2 |
FKQ320-4 |
4 |
40×8 |
160 |
650 |
20 |
165 |
11 |
21 |
| 3 |
FKQ320-5 |
5 |
40×8 |
|
160 |
650 |
20 |
165 |
11 |
21 |
| 4 |
FKQ400-5 |
5 |
40×10 |
200 |
900 |
30 |
165 |
15 |
21 |
| 5 |
FKQ400-6 |
6 |
40×10 |
|
200 |
900 |
30 |
165 |
15 |
21 |
| 6 |
FKQ480-5 |
5 |
40×12 |
240 |
1000 |
30 |
165 |
15 |
21 |
| 7 |
FKQ480-6 |
6 |
40×12 |
|
240 |
1000 |
30 |
165 |
15 |
21 |
| 8 |
FKQ640-6 |
6 |
40×16 |
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 9 |
FKQ640-7 |
7 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 10 |
FKQ800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18.5 |
21 |
| 11 |
FKQ800-8 |
8 |
40×20 |
|
400 |
1600 |
40 |
165×2 |
18.5 |
21 |
| 12 |
FKQ960-6 |
6 |
80×12 |
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 13 |
FKQ960-7 |
7 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 14 |
FKQ960-8 |
8 |
80×12 |
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 15 |
FKQ1280-8 |
8 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 16 |
FKQ1280-9 |
9 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 17 |
FKQ1280-10 |
10 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 18 |
FKDQ480-5 |
6 |
40×12 |
240 |
1000 |
30 |
165 |
15 |
21 |
| 19 |
FKDQ480-6 |
6 |
40×12 |
|
240 |
1000 |
30 |
165 |
15 |
21 |
| 20 |
FKDQ640-6 |
6 |
40×16 |
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 21 |
FKDQ640-7 |
7 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 22 |
FKDQ800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18.5 |
21 |
| 23 |
FKDQ800-8 |
8 |
40×20 |
|
400 |
1600 |
40 |
165×2 |
18.5 |
21 |
| 24 |
FKDQ960-7 |
7 |
80×12 |
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 25 |
FKDQ960-8 |
8 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 26 |
FKDQ1280-8 |
8 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 27 |
FKDQ1280-9 |
9 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 28 |
FKDQ1280-10 |
10 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 29 |
FKD640-6 |
6 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 30 |
FKD800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18.5 |
21 |
| 31 |
FKD960-8 |
8 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
نکات کلیدی انتخاب سیستم کنترل BOP
برای کنترل مطمئن و ایمن BOP، استانداردهای صنعت نفت و گاز طبیعی SY/T5053.2-2007 و APl Spec 16D هنگام انتخاب و خرید محصول مناسب باید رعایت شود.عواملی که باید در نظر گرفته شوند حداقل باید عبارتند از:
- رابطه بین حجم مایع مورد نیاز برای بستن پشته های BOP و حجم مایع موجود از سیستم کنترل
- الزامات سیستم پمپ؛
- اینکه آیا باید استانداردهای APl 16D را برآورده کند.
- سازگاری محیطی؛
- الزامات ویژه در سکوهای حفاری فراساحل.
1 گزینه هایی برای اشیاء کنترل شده و حجم مایع موجود در باتری
گروه آکومولاتور باید به گونه ای پیکربندی شود که فشار باقیمانده بیشتر از حداکثر فشار کنترل مورد نیاز باشد
توسط شی کنترل پس از بستن تمام شیرهای BOP و هیدرولیک.
حجم موجود از یک گروه انباشته توصیه می شود 2 برابر بیشتر از حجم مورد نیاز پشته های بسته شدن BOP باشد.
2. الزامات سیستم پمپ
واحد پمپاژ اصلی باید از حداقل دو سیستم پمپ تشکیل شده باشد.ظرفیت خروجی تجمعی از
سیستم های پمپ باید برای شارژ سیستم انباشته اصلی از فشار پیش شارژ تا RWP سیستم در داخل کافی باشد
15 دقیقه.با از دست دادن یک سیستم پمپ یا یک سیستم قدرت، سیستم(های) پمپ باقیمانده باید ظرفیت لازم را داشته باشند
سیستم باتری اصلی را از فشار پیش شارژ به RWP سیستم ظرف 30 دقیقه شارژ کنید.
با انباشته های جدا شده از سرویس و با یک سیستم پمپ یا یک سیستم قدرت خارج از سرویس، بقیه
سیستم(های) پمپ باید ظرفیت بسته شدن یک BOP حلقوی و باز کردن شیر(های) خفه کننده را در مدت 2 دقیقه داشته باشد.
3. اینکه آیا باید استانداردهای API 16D را برآورده کند یا خیر
اگر مشتری بخواهد یک API Spec سفارش دهد.سیستم کنترل 16D، و علامت گذاری تک نگاری API، مشتری نیاز به به دست آوردن
فرمی با نام "پیکربندی و پارامترهای پشته های bop برای سفارش یک API Spec.سیستم کنترل 16 بعدی (زمین و سطح)”
از بخش فروش Rongsheng.پس از پر کردن پارامترهای فنی دقیق، بخش فنی Rongsheng انجام خواهد داد
محاسبه انتخاب را انجام دهید
توجه داشته باشید:
س: سری FKQ از بسته خرطومی برای اتصال پانل dillr با صفحه کنترل رنول استفاده می کند، دریچه های چرخشی پنوماتیک elmerti را کار می کند، پانل کنترل از راه دور از سیلندر برای هدایت سوپاپ 3 حالته 4 طرفه استفاده می کند، سری tis می تواند دستی پنوماتیک را انتخاب کند. o دریچه های تنظیم فشار موتور پنوماتیک،
DQ: سری FKDQ از کابل سیگنال برای اتصال پنل trller به پنل کنترل renote استفاده می کند. .
D: سری FKD از کابل سیگنال برای اتصال پانل drllr به پنل کنترل از راه دور استفاده می کند، elenent عملیاتی theotrlle صفحه نمایش لمسی است یا پنل کنترل از راه دور lectic از آهنربای الکتریکی برای به حرکت درآوردن شیر 3 حالته 4 طرفه، با دریچه های تنظیم فشار الکتروموتور استفاده می کند.
اگر مشتری بخواهد یک APl Spec سفارش دهد.سیستم کنترل 16 بعدی، و باید مونوگرام APl را روی آن علامت گذاری کنید، باید فرمی به نام "پیکربندی و پرامل های پشته های bop برای بیش از یک APl Spec" بدست آورید.سیستم کنترل 16 بعدی jland و surace)” از بخش فروش Rongsheng.پس از flng در پارامترهای deti ledtechnical، بخش فنی Rongsheng محاسبه انتخاب را انجام خواهد داد.
دستگاه اختیاری:
همه سری‌ها می‌توانند واحدهای گرمایش BOP را انتخاب کنند، تا بوپ گرمایشی را در محیط‌های بسیار سرد انجام دهند، عملکرد بوپ را به طور معمول فعال می‌کنند، سری‌های FKDQ و FKD می‌توانند عملکرد کنترل از راه دور بی‌سیم را انتخاب کنند.
