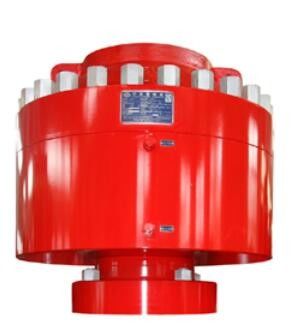

Wellhead Annular Preventer Bop 13 5/8"-3000psi
Annular Preventer Bop در چاه برای آزمایش روغن، کار، تکمیل چاه و فرآیند عملیات برای جلوگیری از حادثه انفجار بسته می شود، کاملاً محصور و نیمه بسته دو عملکرد به یک، Annular Preventer Bop دارای ساختار ساده، کارکرد آسان، مقاوم در برابر ویژگی های فشار بالا برای جلوگیری از فوران ایمنی چاه آب بندی میدان نفتی استفاده می شود.
نحوه کار BOP حلقوی
بستن - هنگامی که روغن هیدرولیک به درگاه توسعه یافته پمپ می شود، عنصر داخل آن بلند شده و در لوله/لوله فشرده می شود.
باز - از طرف دیگر، اگر سیال هیدرولیک به درگاه جمع شونده پمپ شود، المنت به سمت پایین رانده می شود و در نتیجه لوله آزاد می شود.
Annular در مقابل RAM BOP
جلوگیری از فوران حلقوی چندین عملکرد را در عملیات حفاری انجام می دهد.فضای حلقوی بین لوله، پوشش و لوله های مته را آب بندی می کند.همچنین هنگامی که پوشش، لوله یا لوله های مته خارج از سوراخ مته هستند، به حفظ آب بندی کمک می کند.بر خلاف جلوگیری از انفجار RAM، BOPهای حلقوی می توانند لوله های مختلف با اندازه های مختلف را آب بندی کنند.
مشخصات Annular Preventer Bop
مورد |
مشخصات برای BOP حلقوی |
|||||||||
سایز و مدل |
7 1/16 اینچ -3000psi |
7 1/16 اینچ -5000psi |
9 اینچ -3000psi |
9 اینچ -5000psi |
11 اینچ -3000psi |
11 اینچ -5000psi |
13 5/8 اینچ -3000psi |
13 5/8 اینچ -5000psi |
20 3/4 اینچ -3000psi |
21 1/4 اینچ -5000psi |
سوراخ میلی متر/اینچ (mm/in.) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
فشار کاری نامی (MPa/psi) |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
21 3000 |
35 5000 |
فشار تست فشار هیدرواستاتیک (MPa/psi) |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
42 6000 |
70 10000 |
31.5 4500 |
70 10000 |
فشار کاری نامی با کنترل هیدرولیک (MPa/psi) |
21/3000 |
|||||||||
لوله آب بندی فشار کاری هیدرولیک توصیه شده (MPa/psi) |
1,218 × 1,522psi |
|||||||||
حداکثرچاه آب بندی فشار کاری بدون لوله در (MPa/psi) |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
10.5 1500 |
17.5 2500 |
آب بند فشار کاری هیدرولیک توصیه شده بدون لوله در (MPa/psi) |
≤10.5/1500 |
|||||||||
Max را باز کنید.حجم روغن (L) |
15 |
15 |
22.8 |
33 |
39 |
56 |
69 |
69 |
110 |
181 |
Max را ببندید.حجم روغن (L) |
21 |
21 |
34 |
42 |
50 |
72 |
94 |
94 |
173 |
241 |
وزنه را با دو حلقه بلند کنید (t) |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
64 |
خروجی روغن هیدرولیک |
NPT 1” |
|||||||||
درجه حرارت فلز |
T-20/250 (-29℃-121℃) |
|||||||||
درجه حرارت از غیر فلز |
BAB (-18℃~66℃~93℃) |
|||||||||
تماس مواد متوسط با مایع چاه |
مطابق با NACE MR-01-75، استاندارد نسخه چهارم API 16A را رعایت کنید |
