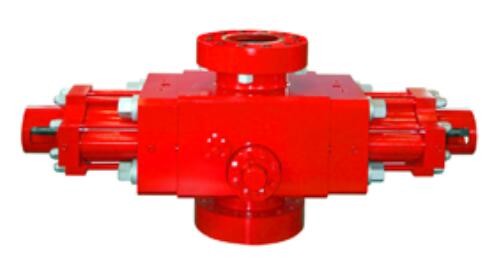

7 1/16 اینچ 15000psi Single Ram Bop In Oilfield
ویژگی Single Ram Bop
1. طراحی و ساخت Single Ram Bop با الزامات API 16A و GB/T20174 کاملا مطابقت دارد. مجهز به رم هایی در ابعاد مختلف است که می تواند انواع خواسته ها را برآورده کند.
2. قطعات تحمل فشار از فولاد آلیاژی با کیفیت بالا ساخته شده است، بنابراین با استحکام و چقرمگی ضربه خوب است.
3. آب بندی درب جانبی از حلقه های مهر و موم ترکیبی استفاده می کند، بنابراین توانایی کمک به آب بندی خوب آن قوی است.
4. استفاده از قوچ از نوع شناور یا انتگرال، آب بندی قابل اعتماد است و آن را آسان برای تجدید.
(ما می توانیم BOP را ارائه دهیم: اندازه سوراخ از 7 1/16 اینچ تا 30 اینچ فشار از 500psi تا 20000psi، در لیست زیر محدود نمی شود)
مورد | مشخصات سیستم جلوگیری از انفجار سکوی نفتی | |||||||||||||
سایز و مدل |
7 1/16 اینچ -3000psi |
7 1/16 اینچ -5000psi |
7 1/16 اینچ -100000psi |
9 اینچ - 3000psi |
9 اینچ -5000psi |
11 اینچ -3000psi |
11 اینچ -5000psi |
11 اینچ -10000psi |
13 5/8 اینچ -3000psi |
13 5/8 اینچ -5000psi |
13 5/8 اینچ -10000psi |
20 3/4 اینچ -3000psi |
21 1/4 اینچ -5000psi |
26 3/4 اینچ -3000psi |
سوراخ (mm/in.) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
فشار کاری نامی (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
3000 | 5000 | 10000 | 3000 | 5000 | 3000 | 5000 | 10000 | 3000 | 5000 | 10000 | 3000 | 5000 | 3000 | |
فشار تست فشار هیدرواستاتیک (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
4500 | 7500 | 15000 | 4500 | 7500 | 4500 | 7500 | 15000 | 4500 | 7500 | 15000 | 4500 | 10000 | 4500 | |
فشار کاری نامی با کنترل هیدرولیک (MPa/psi) | 21/3000 | |||||||||||||
لوله آب بندی فشار کاری هیدرولیک توصیه شده (MPa/psi) | 1218 ~ 1522 psi | |||||||||||||
حجم برای قوچ های یک مجموعه باز | 36 L | |||||||||||||
حجم برای قوچ های نزدیک یک مجموعه | 40 لیتر | |||||||||||||
خروجی روغن هیدرولیک | NPT 1” | |||||||||||||
درجه حرارت فلز | T-20/250 (-29℃-121℃) | |||||||||||||
درجه حرارت از غیر فلز | BAB (-18℃~66℃~93℃) | |||||||||||||
تماس مواد متوسط با مایع چاه | مطابق با NACE MR-01-75، استاندارد نسخه چهارم API 16A را رعایت کنید |
