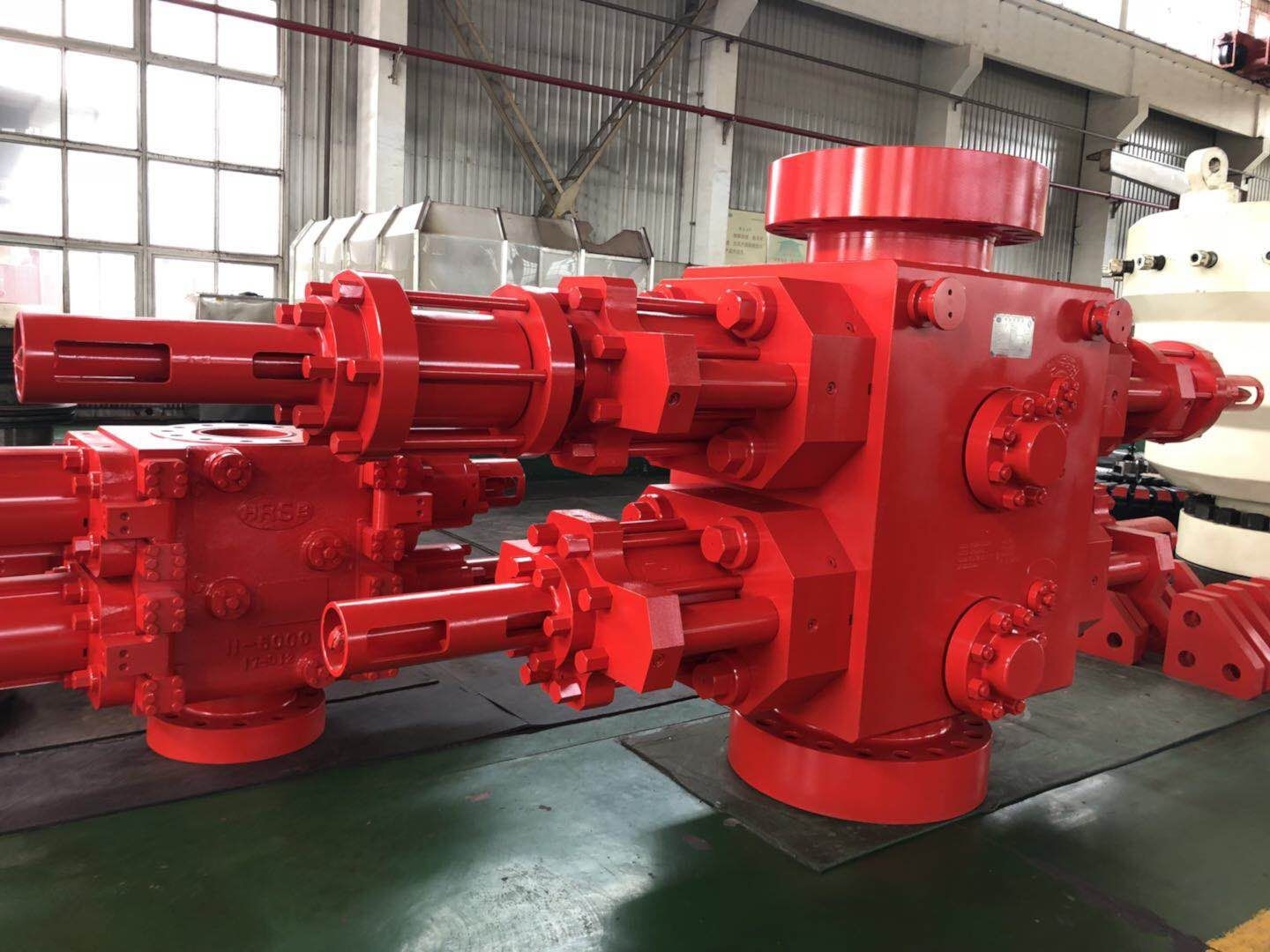

13 5/8 اینچ - 10000psi جلوگیری از فوران قوچ دوگانه، فلنج بالا و پایین (طبق نیاز مشتری)، حفره بالایی با تقویت کننده های پشت سر هم قادر به برش لوله مته 5 1/2 اینچ S135 است، مطابق با NACE 0175، H2S Trim , Meet API 16A آخرین نسخه، API Monogrammed.
پارامترهای فنی Ram BOP (بدون تقویت کننده پشت سر هم)
مورد | منفرد Ram Blowout Preventer |
انفجار دو رام پیشگیری کننده |
||
مشخصات | 13 5/8 اینچ - 10000 psi SR BOP | 13 5/8 اینچ - 10000 psi DR BOP | ||
اتصال بالا | مطالعه کرد | فلنج دار | مطالعه کرد | فلنج دار |
اتصال پایین | فلنج دار | فلنج دار | فلنج دار | فلنج دار |
ارتفاع H میلی متر | 850 | 1130 | 1415 | 1695 |
وزن |
5767 ㎏ (12816 پوند) |
6322 ㎏ (14,049 پوند) | 10955 ㎏ (24,344 پوند) | 11510 ㎏ (25578 پوند) |
اندازه سوراخ | 346. 1 میلی متر (13 5/8 اینچ) | |||
فشار تست هیدرواستاتیک | 105 مگا پاسکال (15000psi) | |||
فشار کاری نامی | 70 مگاپاسکال (10000psi) | |||
فشار تست قدرت سیستم کنترل هیدرولیک | 31.5 مگا پاسکال (4500psi) | |||
فشار کاری نامی سیستم کنترل هیدرولیک | 21 مگا پاسکال (3000psi) | |||
فشار عملیاتی کنترل هیدرولیک توصیه شده | 8.4 × 10.5 مگا پاسکال (1200 تا 1500 psi) | |||
قطر سیلندر | 342.9 میلی متر (13 1/2 اینچ) | |||
حجم محفظه باز برای یک مجموعه رام | 41 لیتر | |||
حجم محفظه بسته شدن برای یک مجموعه رام | 43 لیتر | |||
موضوع پورت هیدرولیک | NPT 1 | |||
مشخصات جانبی پریز |
4 1/16 اینچ - 10000 psi یا طبق قرارداد خاص | |||
درجه حرارت | T20 (-29-121℃) یا طبق قرارداد خاص | |||
نسبت بسته شدن | 10.83: 1 | |||
اندازه های رام |
قوچ کور؛2 3/8 ″ ,2 7/8 ″ ,3 1/2 ″ ,4 1/2 ″ ,5 ″ ,5 1/2 ″ ,7 ″ ,9 5/8 ″ ,9 7/8 اینچ، رام برشی سرویس معمولی و H2S، 4 اینچ، 10 3/4 اینچ، 7 5/8 اینچ، 6 5/8 اینچ، 7 1/2 اینچ، 2 7/8 اینچ × 5 اینچ، 3 1 /2″~5 1/2″,4 1/2″~7″, 2 3/8″ ″3 1/2 اینچ، 3 1/2 ~ 5 7/8 اینچ، 3 1/2 اینچ دو سوراخ، 2 7/8 اینچ دو سوراخ، 3 1/2 اینچ X2 سوراخ دوگانه 7/8 اینچی. توجه داشته باشید:این همان مشخصاتion Cameron Rams قابل نصب استکه در را BOP.(بجز برشی رم) |
|||
توضیحات دیگر: این طراحی و را manufactuحلقه از را انفجار پیشگیری کننده هستند که در مطابقت با راAPI مشخصات 16آ هنجارها. مقاومت در برابر مواد خورنده فشار ازهیدروژن دی سولفید داخلی قطعات از انفجار پیشگیری کننده که در ادامهعمل کنید با را خوب مایعات مطابقت دارد به را الزامات مشخص شده که درNACE آقای-01-75. |
