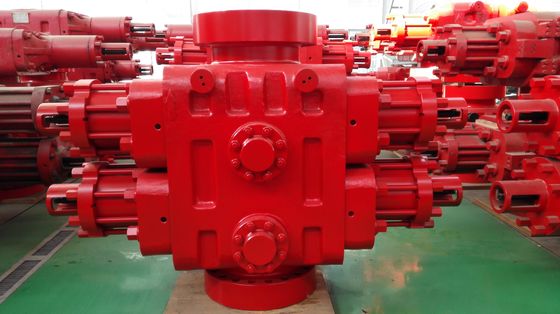

13 5/8"-10000psi شفر برشی دو قوچ BOP، با کلاه های برشی قادر به برش لوله مته 5 اینچ G105، بالا و پایین فلنج، قادر به برش لوله مته 5 اینچ G105 است.
پارامتر فنی ram BOP
مورد | تک رام BOP با تقویت کننده | دو رم BOP با تقویت کننده | ||
اندازه | FZ35-70 | 2FZ35-70 | ||
نوع اتصال بالا | مطالعه کرد | فلنج دار | مطالعه کرد | فلنج دار |
نوع اتصال پایین | فلنج دار | فلنج دار | فلنج دار | فلنج دار |
وزن (کیلوگرم) |
6898 (14,320 پوند) |
7433
|
12122 (26,555 پوند) |
12657 (27800 پوند) |
ارتفاع (میلی متر) | 960 | 1250 | 1491 | 1775 |
منفذ | 346.1 میلی متر (13 5/8 اینچ) | |||
فشار تست فشار هیدرواستاتیک | 105 مگا پاسکال (15000psi) | |||
فشار کاری نامی | 70MPa (10000psi) | |||
فشار کاری قدرت سیستم کنترل هیدرولیک | 31.5 مگا پاسکال (4500psi) | |||
سیستم کنترل هیدرولیک دارای فشار کاری نامی | 21 مگا پاسکال (3000psi) | |||
فشار عملیاتی کنترل شده هیدرولیک توصیه شده | 8.4 × 10.5 مگا پاسکال (1200 تا 1500 psi) | |||
سوراخ سیلندر هیدرولیک | 342.9 میلی متر (13 1/2 اینچ) | |||
بوستر بور | 250 میلی متر (9 7/8 اینچ) | |||
یک سری حجم روغن قوچ را باز کنید | 29.5 لیتر | |||
یک مجموعه حجم روغن قوچ را ببندید | 33.5 لیتر | |||
بستن یک مجموعه حجم روغن قوچ (شامل تقویت کننده ها) | 54 لیتر | |||
اتصال اتصال شلنگ | NPT 1 | |||
اندازه خروجی | 4 1/16 اینچ - 10000 psi طبق قرارداد | |||
درجه حرارت | T20 (-29-121℃) طبق قرارداد | |||
نسبت بستن λ | 1:7.4 | |||
نسبت بسته λ (با تقویت کننده) | 1:11.4 | |||
توجه داشته باشید: طراحی و ساخت BOP همه مطابق با API Spec 16A هستند. BOP ارائه شده می تواند برای H استفاده شود2سرویس S و همچنین NACE MR-01-75 را ملاقات کنید. |
لیست 5اندازه رام برای نصب
اندازه رام برای نصب | حداکثر رم لوله 10 3/4 اینچ، 5 اینچ ~ 5 1/2 اینچ VBR، 2 7/8 اینچ، 5 اینچ VBR، 3 1/2 اینچ ″ 5 ″VBR، 5 اینچ ~ 7 اینچ VBR، 3 1 است. /2 سوراخ دوگانه، 2 سوراخ 7/8 اینچ، 2 سوراخ دوگانه 3/8 اینچ، قوچ برشی |
