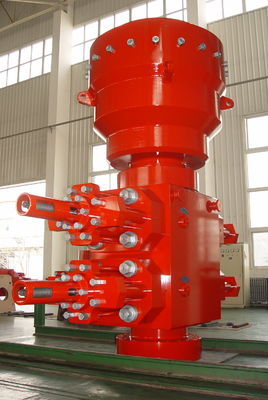

تست روغن نوع شفر دو بار رام بوپ استاندارد API
پیشگیر انفجار (BOP) برای آزمایش روغن، کار، تکمیل چاه و فرآیندهای عملیاتی برای جلوگیری از حوادث انفجار در چاه نصب می شود.این ترکیب عملکرد کاملا بسته و نیمه بسته استبا توانایی مقاومت در برابر شرایط فشار بالا، این BOP برای ایمنی در مهر کردن سر چاه های میدان نفتی اجرا می شود.
مشخصات دو بار رام بوپ
مدل |
دخترها براي باز کردن (1 مجموعه) |
دخترها بايد ببندند (1 مجموعه) |
نسبت بسته شدن | ابعاد مجمع (در) | وزن تقریبی ((lb) | ||||||
طول (L) | عرض (W) | ارتفاع (H) | |||||||||
Flg×Flg | STD×STD | Flg×Std | Flg×Flg | STD×STD | Flg×Std | ||||||
4 1/16′′-20,000psi ((فقط RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16′′-20,000psi ((دوبل RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16′′-20,000psi ((یک RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16′′-20,000psi ((دوبل RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11′′-20,000psi ((فقط RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11′′-20,000psi ((دوبل RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4′′-20,000psi ((دوبل RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
ویژگی هایدو بار رام بوپ
1) شکل به طور کلی، بدن BOP شبیه به یک مربع است، در وسط یک سوراخ عمودی وجود دارد که از طریق آن لوله ها
می تواند عبور کند و حفره های قوچ که در آن قوچ به سمت افقی حرکت می کند.
2) انواع اتصال سه نوع اتصال، اتصال بالا و پایین است.از فلنج ها، بولت ها، کلیمپ ها و حلقه های حلقه همگی با استانداردهای API مطابقت دارند.
