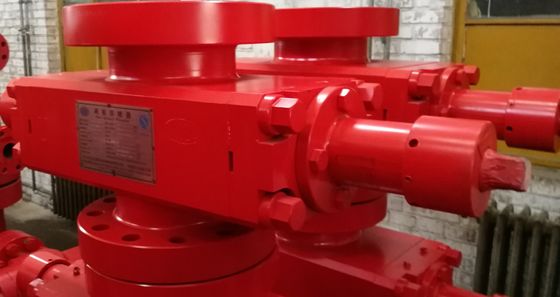

حفاری واحد Ram Bop Shaffer Type Oil Rig Blowout Preventer (محافظ از انفجار دستگاه حفاری)
BOP رام طراحی شده است تا فضای بین محفظه و سر چاه را مهر و موم کند. هنگامی که بسته می شود، اجازه می دهد تا عملیات مانند گردش مایع حفاری، آزاد کردن فشار،و کشتن چاه از طریق اسپول واقع در زیر BOP یا لوله های متصل به خروجی جانبی بدن BOPدر صورت اضطراری، BOP رام قادر به برش ابزار حفاری در سوراخ است تا آن را مهر و موم کند.رام های سوراخ متغیر از BOP رام می تواند فضای حلقه ای بین محفظه و لوله های اندازه های مختلف را در محدوده ای خاص مهر و موم کند.
پارامتر فنی یک رام بوپ
ماده | واحد رام BOP با تقویت کننده | BOP دوبرابر رام با تقویت کننده | ||
اندازه | FZ35-70 | 2FZ35-70 | ||
نوع اتصال بالا | پُر شده | با فلانج | پُر شده | با فلانج |
نوع اتصال پایین | با فلانج | با فلانج | با فلانج | با فلانج |
وزن (کیلوگرم) |
6898 (14,320 پوند) |
7433
|
12122 (26,555 پوند) |
12657 (۲۷۸۰۰ پوند) |
ارتفاع (ملی متر) | 960 | 1250 | 1491 | 1775 |
خسته کننده | 346.1mm (13 5/8′′) | |||
فشار تست فشار هیدروستاتیک | 105MPa (15,000psi) | |||
فشار کار نامی | 70MPa (10,000psi) | |||
قدرت سیستم کنترل هیدرولیک فشار کاری | 31.5MPa ((4,500psi) | |||
فشار کار نامی سیستم کنترل هیدرولیک | ۲۱MPa ((۳۰۰۰psi) | |||
فشار عملیاتی توصیه شده کنترل هیدرولیک | 8.4~10.5MPa ((1,200~1,500psi) | |||
حفاری سیلندر هیدرولیک | 342.9mm ((13 1/2 ") | |||
حفاری تقویت کننده | 250mm ((9 7/8 ") | |||
باز کردن یک مجموعه از حجم روغن قوچ | 29.5 لیتر | |||
بسته شدن یک مجموعه از حجم روغن رام | 33.5 لیتر | |||
بسته شدن یک مجموعه از حجم روغن رام (از جمله تقویت کننده) | 54L | |||
گره اتصال لوله | معاهده عدم انتشار مواد مخدر | |||
اندازه خروجی | 4 1/16′′-10,000psi با توجه به قرارداد | |||
درجه حرارت | T20 ((-29~121°C) بر اساس قرارداد | |||
نسبت قفل λ | 1:7.4 | |||
نسبت نزدیک λ (با تقویت کننده) | 1:11.4 | |||
يادداشت: طراحی و تولید BOP همگی با مشخصات API 16A مطابقت دارند. BOP ارائه شده می تواند برای H استفاده شود2S خدمات و همچنین با NACE MR-01-75 مطابقت دارند. |
لیست پنجماندازه رام برای نصب
اندازه رام برای نصب | مکس لوله رام 10 3/4 "، 5" 5 1/2 "VBR ، 2 7/8" ′′ 5 "VBR ، 3 1/2" ′′ 5 "VBR ، 5" ′′ 7 "VBR ، 3 1/2" سوراخ دوگانه ، 2 7/8" سوراخ دوگانه ، 2 3/8" سوراخ دوگانه ، رام تراش |
