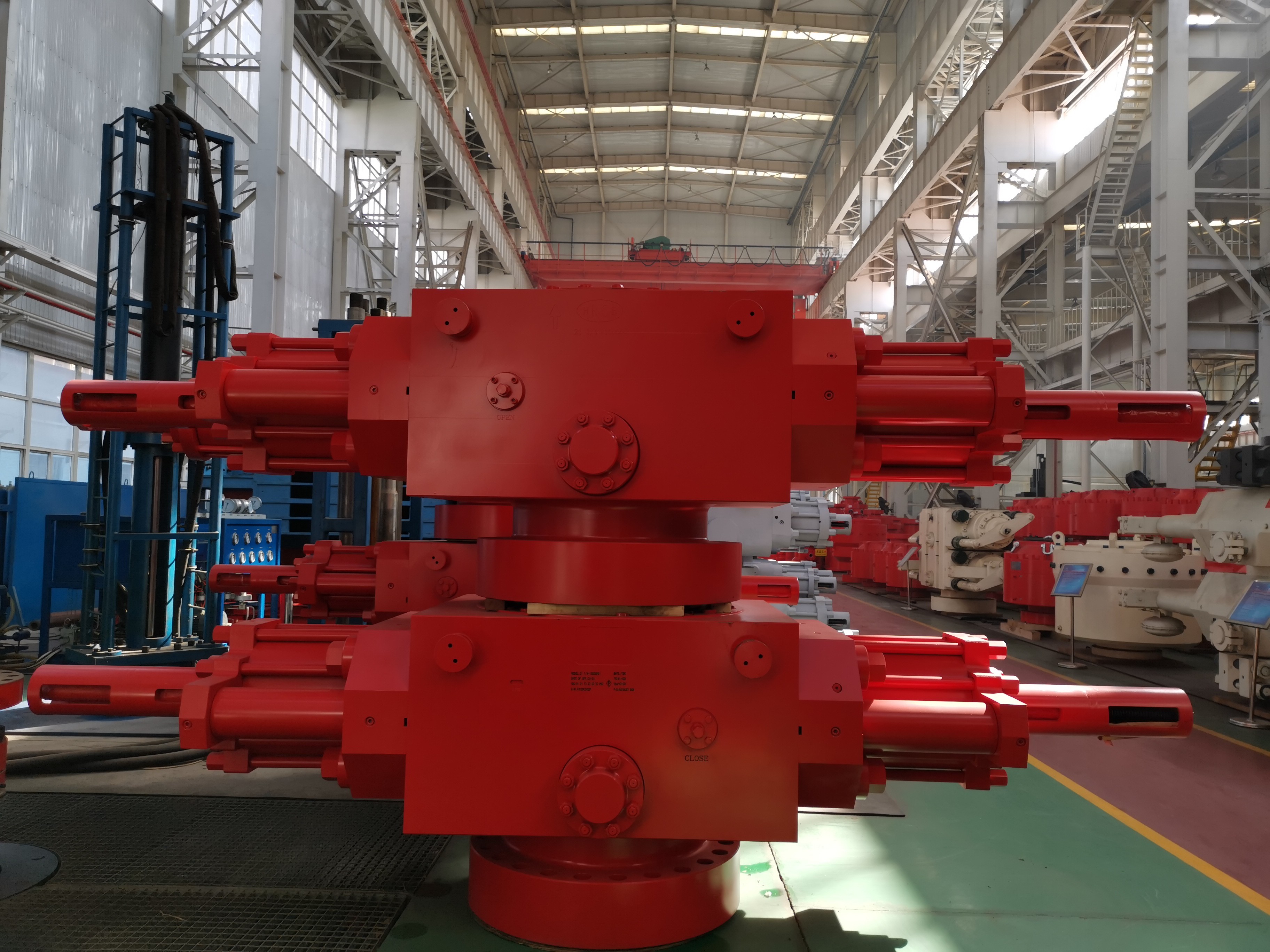

معرفی سیستم کنترل پیشگیری از انفجار
مکانیزم قفل هیدرولیکی یا دستی
شامل مهر ثانویه.
ارائه می دهد ساختارهای درب صاف و جانبی یا ساختارهای درب صاف از نوع کنترل هیدرولیک.
درب جانبی و پوسته از طریق پیچ های سه گانه متصل می شوند.
برای باز کردن و بستن شیر به ترتیب، از نوار فشار (C type ram BOP) استفاده کنید.
قاب راهنما در انتهای درب جانبی قرار دارد. هنگام باز کردن درب، رام را می توان در امتداد ریل راهنما کشیده و جایگزین کرد، به طور خاص نشانگر پیستون های BOP رام نوع D.وقتي در رو باز کرد، رام می تواند در امتداد ریل راهنما کشیده شود و جایگزین شود، به طور خاص نشانگر BOP Pistons نوع D ram.
پس از باز کردن درب، رام می تواند در امتداد ریل راهنما کشیده شود و جایگزین شود، به طور خاص نشانگر پیستون های BOP رام نوع D.
یک مسیر نفتی عمداً پنهان شده است.
شکل حفره قوچ بیضوی است.
TاکنولوژیSمشخصات سیستم کنترل پیشگیری از انفجار
ماده |
سنگل رام بوپ با تقویت کننده |
BOP دوگانه (یک اتاق با تقویت کننده) |
||
مدل | 13 5/8-5000psi | 13 5/8-5000psi | ||
نوع اتصال بالایی | پُر شده | با فلانج | پُر شده | با فلانج |
نوع اتصال پایین | با فلانج | با فلانج | با فلانج | با فلانج |
وزن در کیلوگرم | 5680 | 5888 | 10371 | 10651 |
ارتفاع H mm | 750 | 960 | 1285 | 1495 |
جاذبه G mm | 490 | 515 | 805 | 830 |
سطح الزامات عملکرد | PR2 | |||
خسته کننده | 346.1 mm (13 5/8 ") | |||
فشار تست فشار هیدرو استاتیک | 51.8MPa (7,500psi) | |||
فشار کار نامی | 34.5MPa (5,000psi) | |||
فشار قدرت سیستم کنترل هیدرولیک | 31.1MPa ((4,500psi) | |||
فشار کار نامی سیستم کنترل هیدرولیک | 20.7MPa ((3,000psi) | |||
فشار عملیاتی توصیه شده سیستم کنترل هیدرولیک | 8.4 ¥10 ¥5MPa ((1,222 ¥1,518psi) | |||
قطر سیلندر | 342.9mm ((13 1/2 ") | |||
قطر تقویت کننده | 250mm ((9 7/8 ") | |||
حجم روغن مورد نیاز برای باز کردن یک جفت رام | 41L | |||
حجم روغن مورد نیاز برای بسته شدن یک جفت رام | 43L | |||
حجم روغن مورد نیاز با بسته شدن یک جفت از ram ((booster)) | 63L | |||
رشته رابط خط لوله کنترل هیدرولیک | معاهده عدم انتشار مواد مخدر | |||
مشخصات خروجی جانبی | 3 1/8′′-5,000psi | |||
درجه حرارت | T-20/250 ((-29~121°C)) ((یا موضوع قرارداد) | |||
درجه حرارت مواد فلزی | T20/250 ((-29~121°C)) ((یا موضوعات قرارداد)) | |||
درجه حرارت مواد فلزی | BAB ((فشار بسیار پایین -18°C، دمای بالا مداوم 66°C، دمای بسیار بالا 93°C) (یا موضوعات قرارداد) | |||
نسبت بسته شدن | 10.83:1 | |||
نسبت بسته شدن ((با تقویت کننده) | 17.4:1 | |||
اندازه رام برای نصب |
CSO، 2 3/8′′، 2 7/8′′، 3 1/2′′، 4 1/2′′، 5′′، 5 1/2′′، 7′′، 9 5/8′′، 9 7/8′′، 4′′، 10 3/4′′، 7 5/8′′، 6 5/8′′، 7 1/2′′، 2 7/8′′، ′′5′′، 3 1/2′′، ′′5 1/2′′، 41/2′′، ′′7′′، 2 3/8′′، ′′3 1/2′′، 3 1/2′′، ′′5 7/8′′، 3 1/2′′،2 7/8′′ سوراخ دوگانه، 2 7/8 "X3 1/2" سوراخ دوگانه، رام تراش معمولی، رم تراش مقاوم به گوگرد توجه:می تواند همان نوع رام کامرون را نصب کند (به جز رام برش) |
|||
توجه: طراحی و تولید BOP مشمول مشخصات API Spec 16A است. The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. (به جز گوسفند تراش)
|
