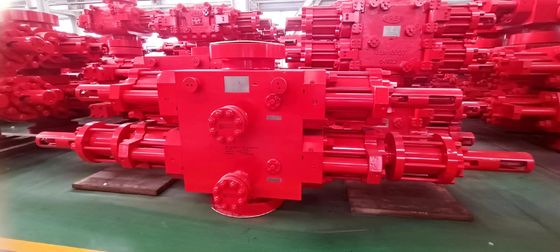

179.4mm 35Mpa Double Ram Bop Rig کنترل چاه
در حین حفاری نفت، Double Ram Bop بر روی سر هاسن چاه نصب می شود تا دستگاه های فشار بالا نفت، گاز و آب را کنترل کند.مانع انفجار می تواند سر چاه را ببندد.. هنگامی که گل سنگین به لوله حفاری فشار می آید، یک چهار راه در زیر قوچ وجود دارد، که می تواند جایگزین گل مورد حمله گاز، افزایش فشار ستون مایع در چاه،و سرکوب اخراج روغن و گاز با فشار بالا.
دو رام بوپپارامتر
مدل |
دخترها براي باز کردن (1 مجموعه) |
دخترها بايد ببندند (1 مجموعه) |
نسبت بسته شدن | ابعاد مجمع (در) | وزن تقریبی ((lb) | ||||||
طول (L) | عرض (W) | ارتفاع (H) | |||||||||
Flg×Flg | STD×STD | Flg×Std | Flg×Flg | STD×STD | Flg×Std | ||||||
4 1/16′′-20,000psi ((فقط RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 33.27 | 18.11 | 23.82 | 3491 | 3147 | 3319 |
4 1/16′′-20,000psi ((دوبل RS-FS) | 1.10 | 1.13 | 10.1 | 70.71 | 26.97 | 46.30 | 31.14 | 36.85 | 5742 | 5398 | 5570 |
7 1/16′′-20,000psi ((یک RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 48.03 | 24.02 | 35.83 | 10891 | 8951 | 9921 |
7 1/16′′-20,000psi ((دوبل RS-FS) | 7.05 | 7.26 | 13.7 | 112.05 | 38.27 | 70.87 | 47.24 | 59.06 | 19826 | 17886 | 18812 |
11′′-20,000psi ((فقط RS-FS) | 42.90 | 44.8 | 13.2 | 137.40 | 47.87 | 62.60 | 32.68 | 47.64 | 24030 | 19335 | 21682 |
11′′-20,000psi ((دوبل RS-FS) | 42.9 | 44.8 | 13.2 | 137.40 | 47.87 | 90.55 | 60.63 | 75.59 | 41987 | 37291 | 39639 |
18 3/4′′-20,000psi ((دوبل RS-FS) | 122 | 133 | 10.6 | 183.46 | 66.69 | / | / | 94.13 | / | / | 87083 |
دو رام بوپویژگی
1) شکل به طور کلی، بدن BOP شبیه به یک مربع است، در وسط یک سوراخ عمودی وجود دارد که از طریق آن لوله ها
می تواند عبور کند و حفره های رام که در آن رام در جهت افقی حرکت می کند.
2) انواع اتصال سه نوع اتصال، اتصال بالا و پایین است.از فلنج ها، بولت ها، کلیمپ ها و حلقه های حلقه ای که همه با استانداردهای API مطابقت دارند.
